Електрична схема освітлення салону Ford Transit 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

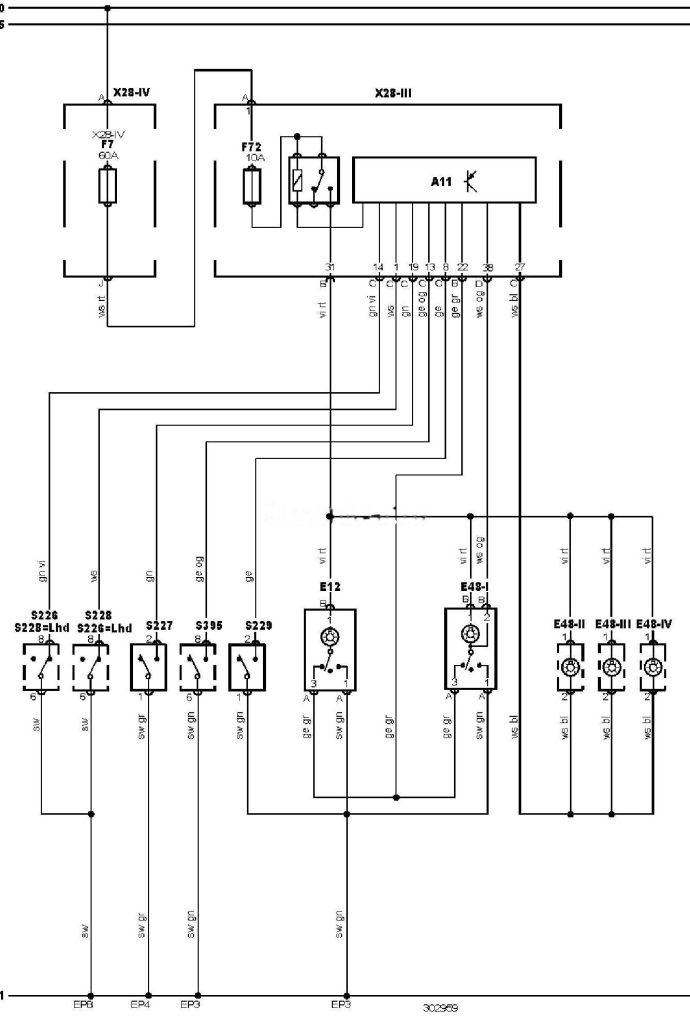

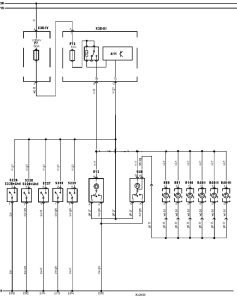

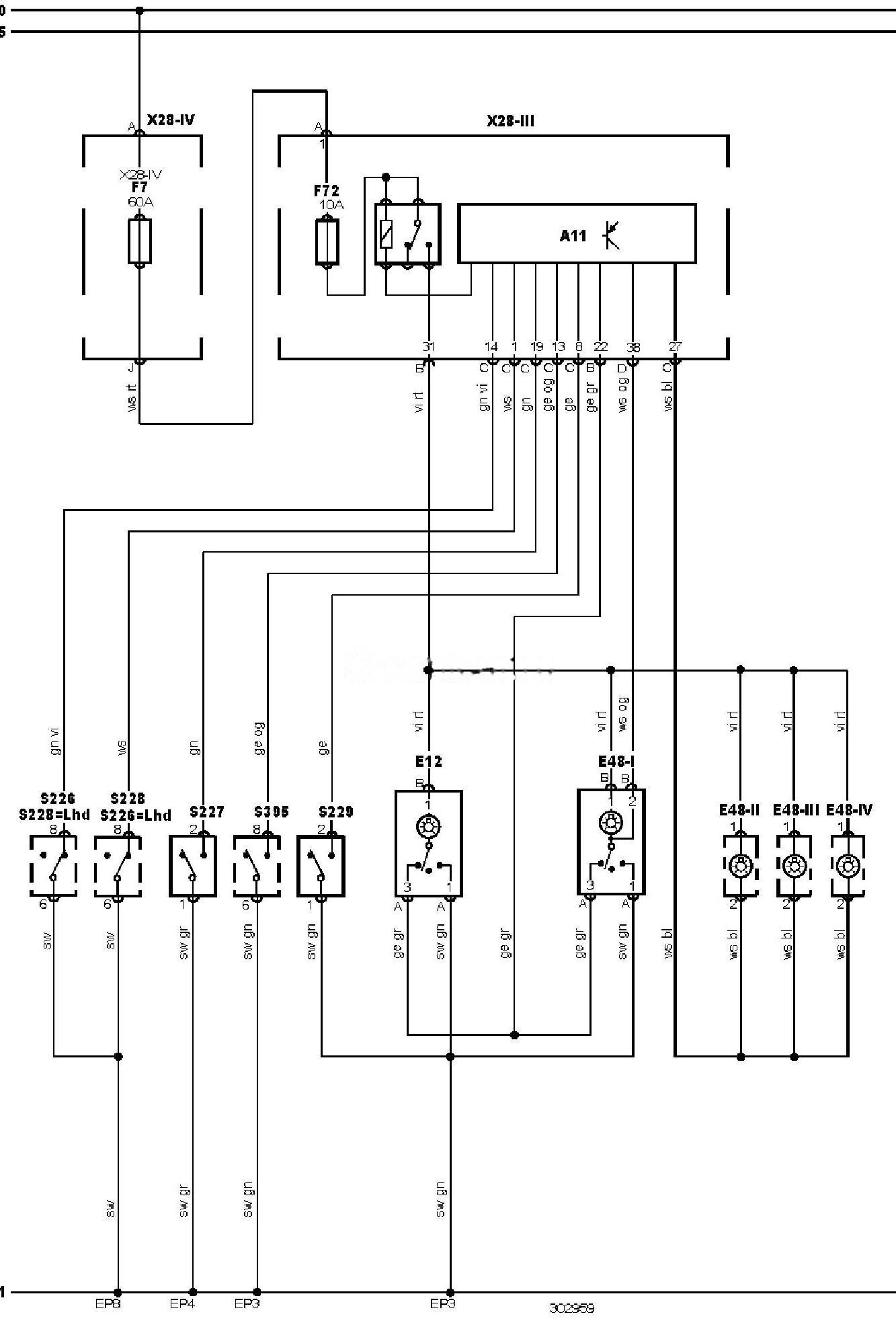

Електросхема ламп освітлення салону — Van.
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A8 |
Лівий задній ліхтар у зборі |
|
A10 |
Правий задній ліхтар у зборі |
|
A11 |
Багатофункціональний блок керування |
|
A115 |
Блок керування електрообладнанням причепа |
|
EP2 |
Точка маси |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F |
Запобіжник |
|
F2 |
Запобіжник |
|
F12 |
Запобіжник |
|
F16 |
Запобіжник |
|
F18 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F65 |
Запобіжник |
|
F75 |
Запобіжник |
|
F76 |
Запобіжник |
|
F81 |
Запобіжник |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H85 |
Лампа центрального стоп-сигналу |
|
K79-3 |
Реле 3 основних ланцюгів |
|
S3 |
Вимикач фар |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
X |
Замок запалювання — “ACC” |
|
X2 |
Роз’єм електрообладнання причепа |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-3 |
Блок запобіжників/реле, приладова панель 2 |
|
X28-1V |
Блок запобіжників/реле, приладова панель 3 |
|
X92-1 |
Роз’єм (джампер) 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
