Електрична схема освітлення салону Ford Transit 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

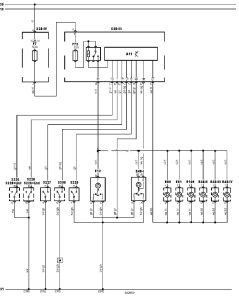

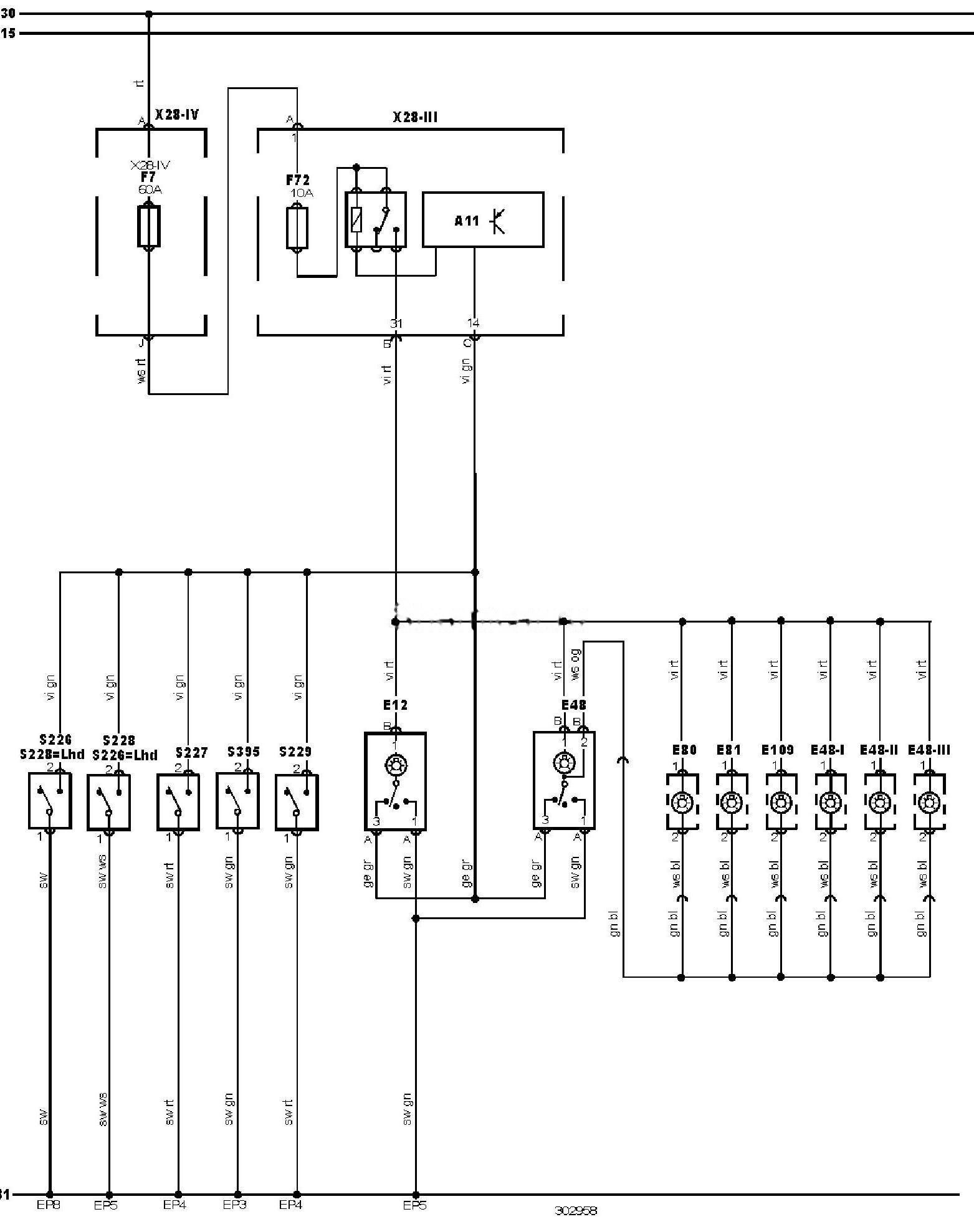

Електросхема ламп освітлення салону — Minibus (без центрального замка).
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E48-1 |
Лампа освітлення салону, задня ліва або єдина 1 |
|
E48-2 |
Лампа освітлення салону, задня ліва або єдина 2 |
|
E48-3 |
Лампа освітлення салону, задня ліва або єдина 3 |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
E109 |
Лампа освітлення багажного відділення |
|
F7 |
Запобіжник |
|
F72 |
Запобіжник |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S395 |
Кінцевий вимикач задніх дверей (вантажний відсік) |
|
X28-3 |
Блок запобіжників/реле, панель приладів 2 |
|
X28-1V |
Блок запобіжників/реле, панель приладів 3 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
