Електрична схема розподілу живлення Citroen Xsara (Mk2) 2001, 2002, 2003, 2004 року випуску.

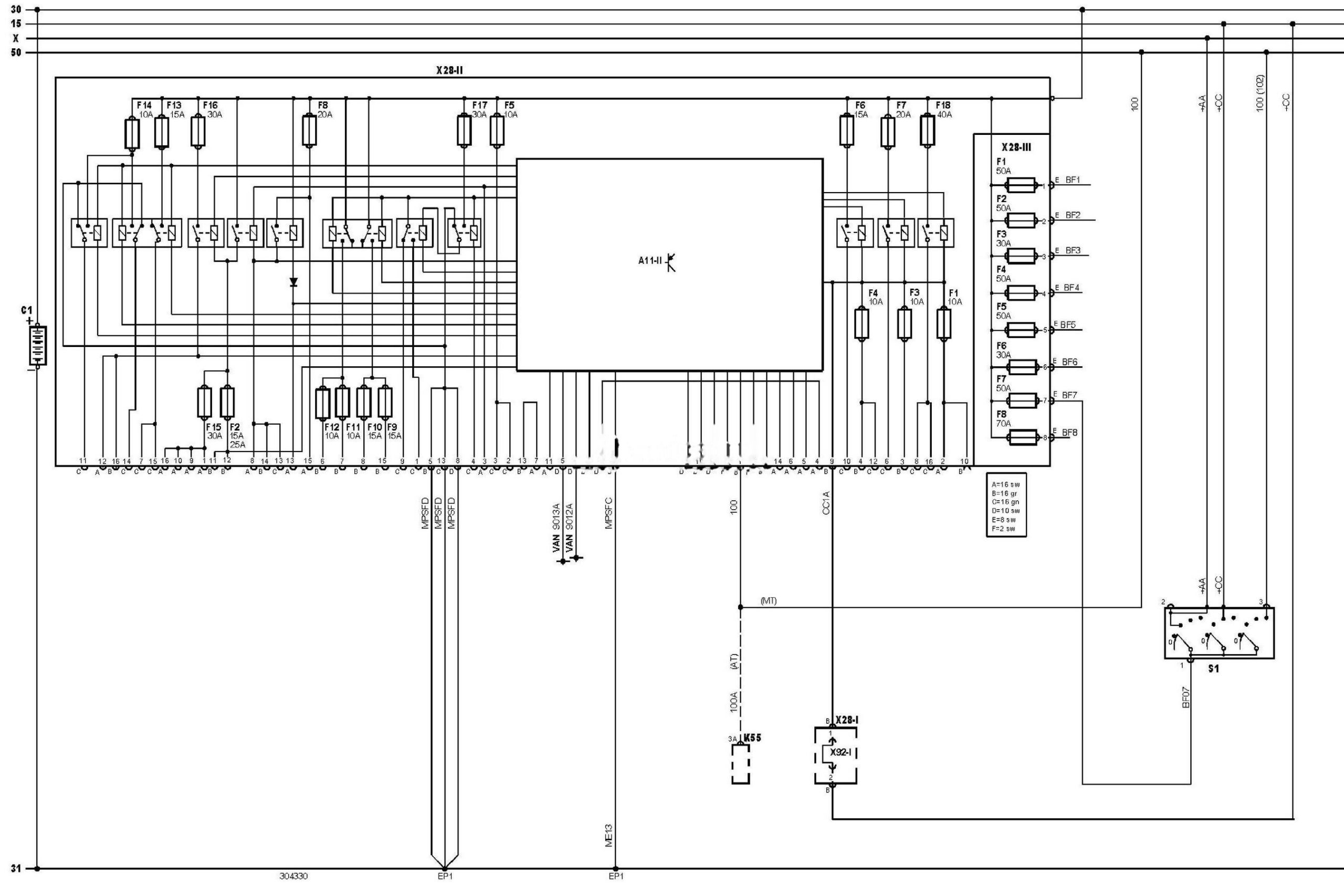

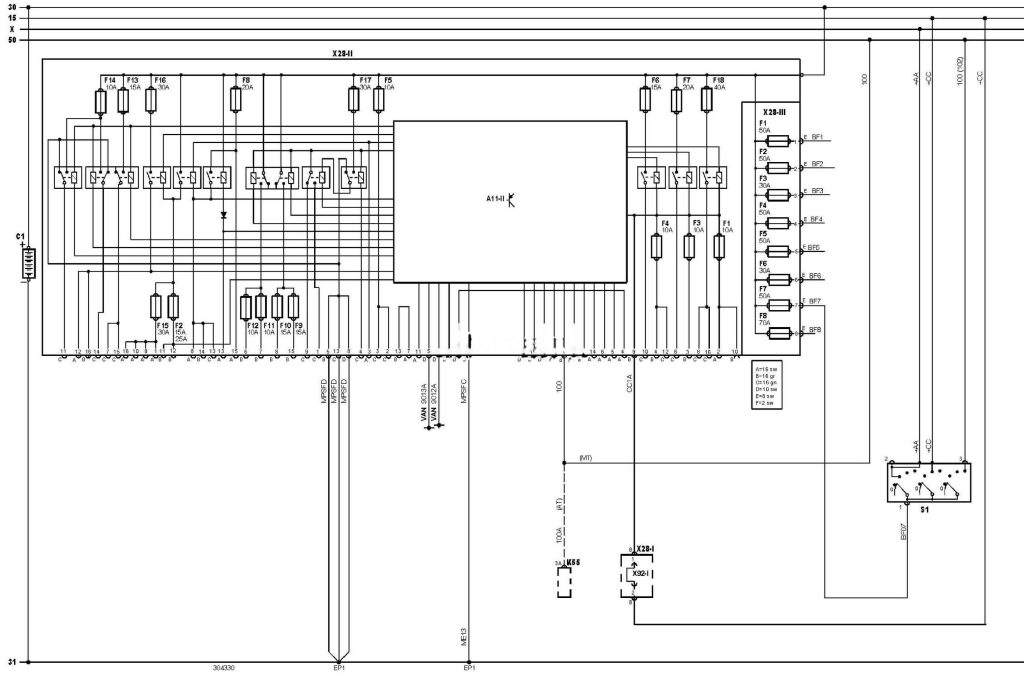

Електросхема розподілу живлення — Блок запобіжників у моторному відсіку 1 (07.2001-)
позначення до електричної схеми Сitroen Xsara 2
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
C1 |
Акумуляторна батарея |
|
EP1 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
K55 |
Реле вимикача заборони запуску |
|
S1 |
Замок запалювання |
|
VAN |
Шина даних VAN |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
|
X92-1 |
Роз’єм (джампер) 1 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
