Електрична схема ламп освітлення салону Citroen Xsara (Mk2) 2001, 2002, 2003, 2004 року випуску.

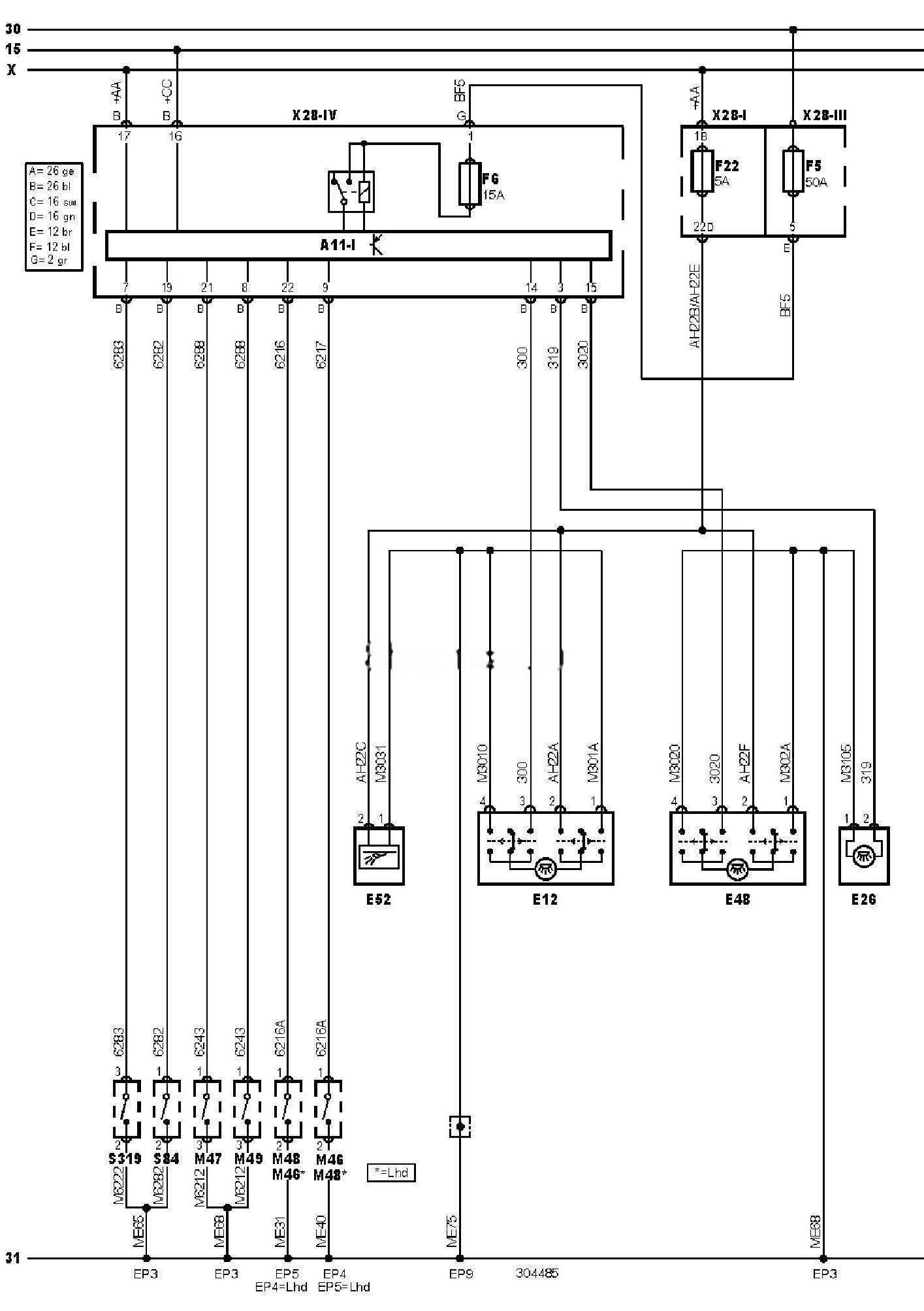

Електросхема ламп освітлення салону (07.2001-)
Позначення до електричної схеми Сitroen Xsara 2
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E52 |
Лампа місцевого освітлення (задня права) |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F22 |
Запобіжник |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S319 |
Вимикач замка кришки багажника / задніх дверей |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
|
X28-1V |
Блок запобіжників/реле, панель приладів 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
