Електрична схема ламп освітлення салону Citroen Xsara (Mk1)997, 1998, 1999 року випуску.

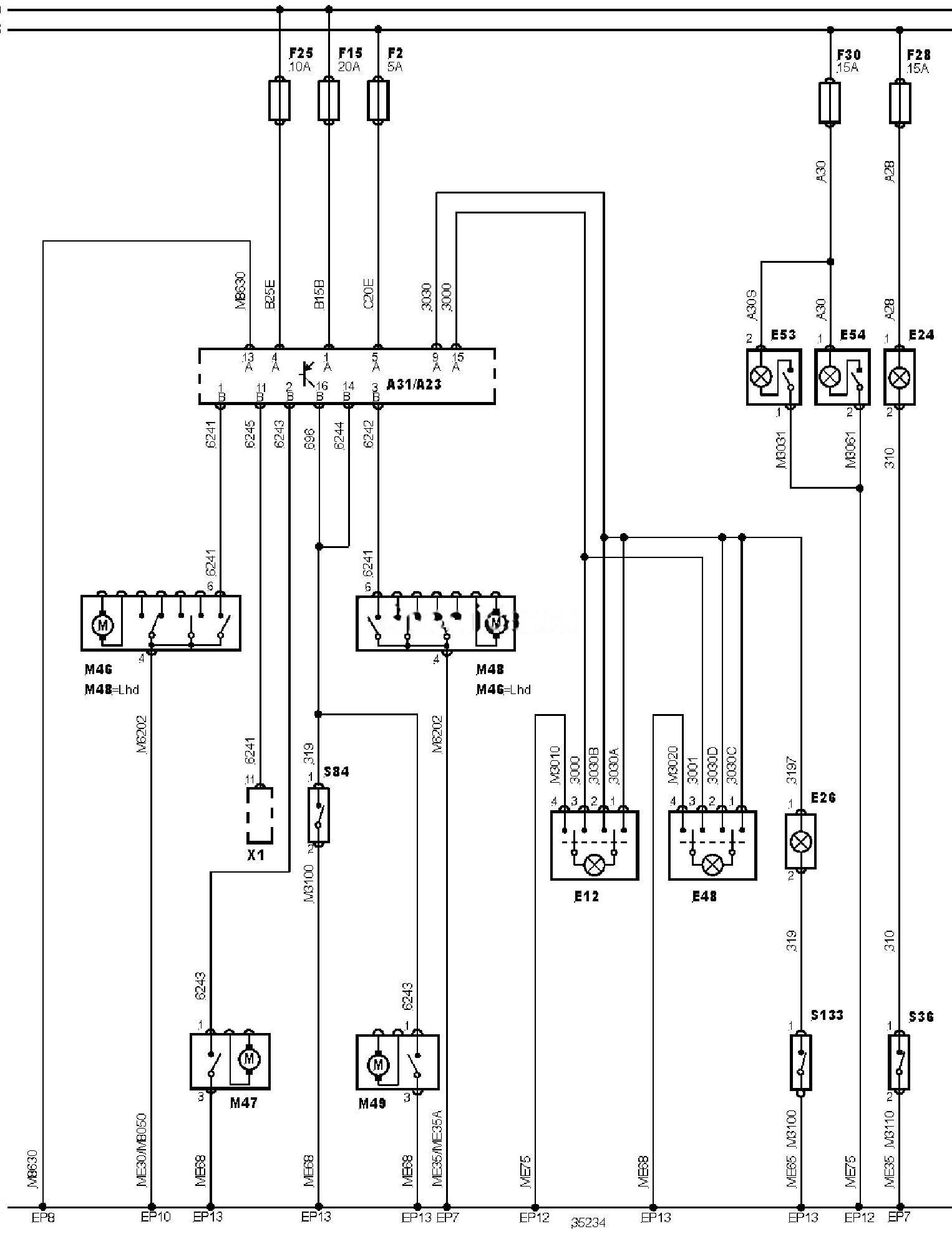

Електросхема ламп освітлення салону (-11.1999)
Позначення до електричної схеми Сitroen Xsara
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
EP13 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E53 |
Лампа місцевого підсвічування (з боку пасажира) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
F2 |
Запобіжник |
|
F15 |
Запобіжник |
|
F25 |
Запобіжник |
|
F28 |
Запобіжник |
|
F30 |
Запобіжник |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S36 |
Вимикач лампи підсвічування бардачка |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
