Електросхема живлення тип 2 Citroen Xsara (Mk2)

Електрична схема розподілу живлення Citroen Xsara (Mk2) 2001, 2002, 2003, 2004 року випуску.

Електросхема розподілу живлення — Блок запобіжників панелі приладів 2 (07.2001-)

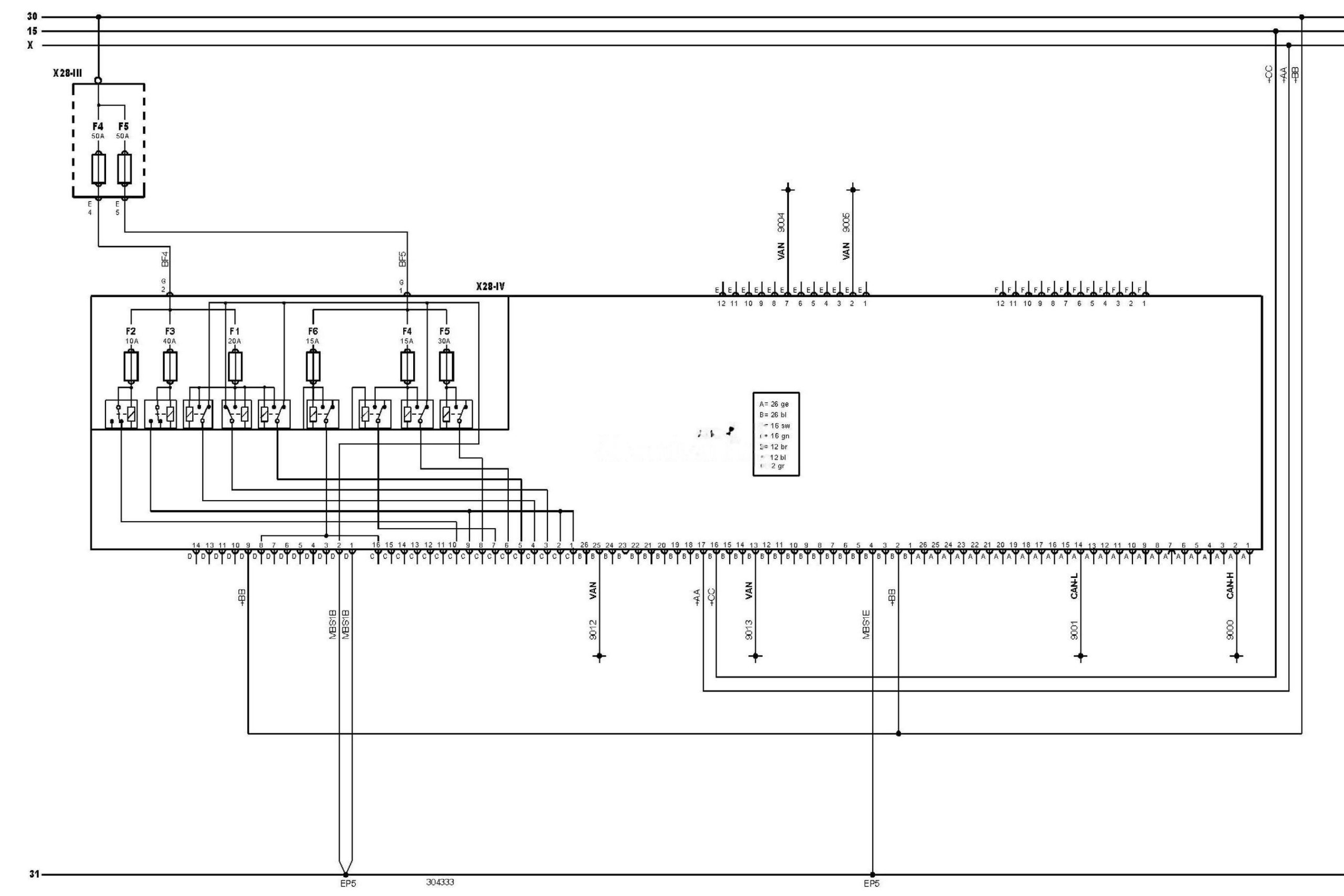

Електросхема живлення тип 2 Citroen Xsara (Mk2) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Xsara 2

15	Замок запалювання — запалювання УВІМК.
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11-1	Багатофункціональний блок керування 1
CAN-H	Контролер (шина передачі даних) — сигнал високого рівня
CAN-L	Контролер (шина передачі даних) — сигнал низького рівня
EP5	Точка маси
F1	Запобіжник
F2	Запобіжник
F3	Запобіжник
F4	Запобіжник
F5	Запобіжник
F6	Запобіжник
VAN	Шина даних VAN
X	Замок запалювання — “ACC”
X28-3	Блок запобіжників/реле, моторний відсік 2
X28-1V	Блок запобіжників/реле, панель приладів 2

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
