Електросхема живлення тип 5 Mercedes Benz V-Class (638)

Електрична схема розподілу живлення Mercedes Benz V-Class (638) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

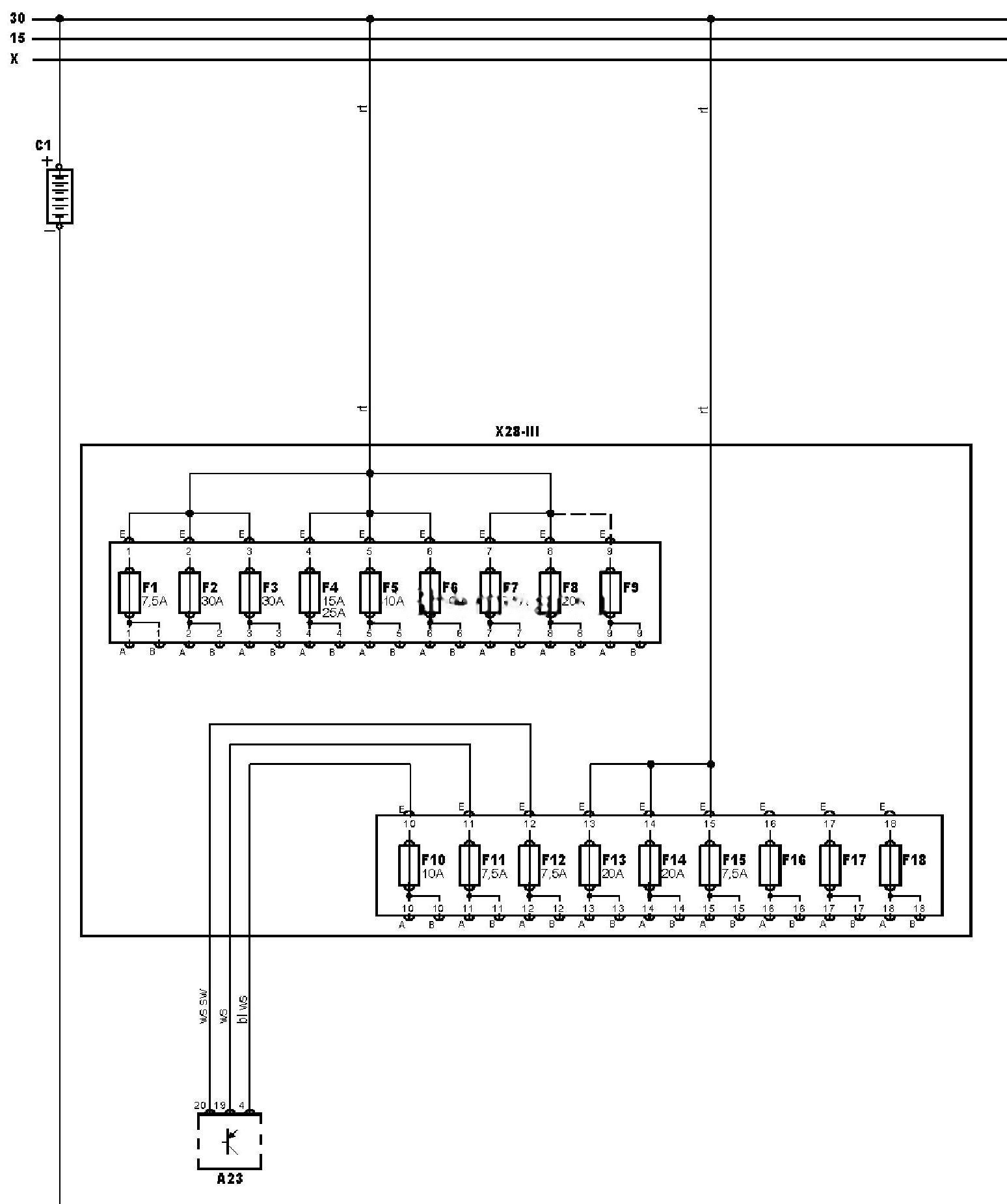

Електросхема розподілу живлення — Блок запобіжників у салоні.

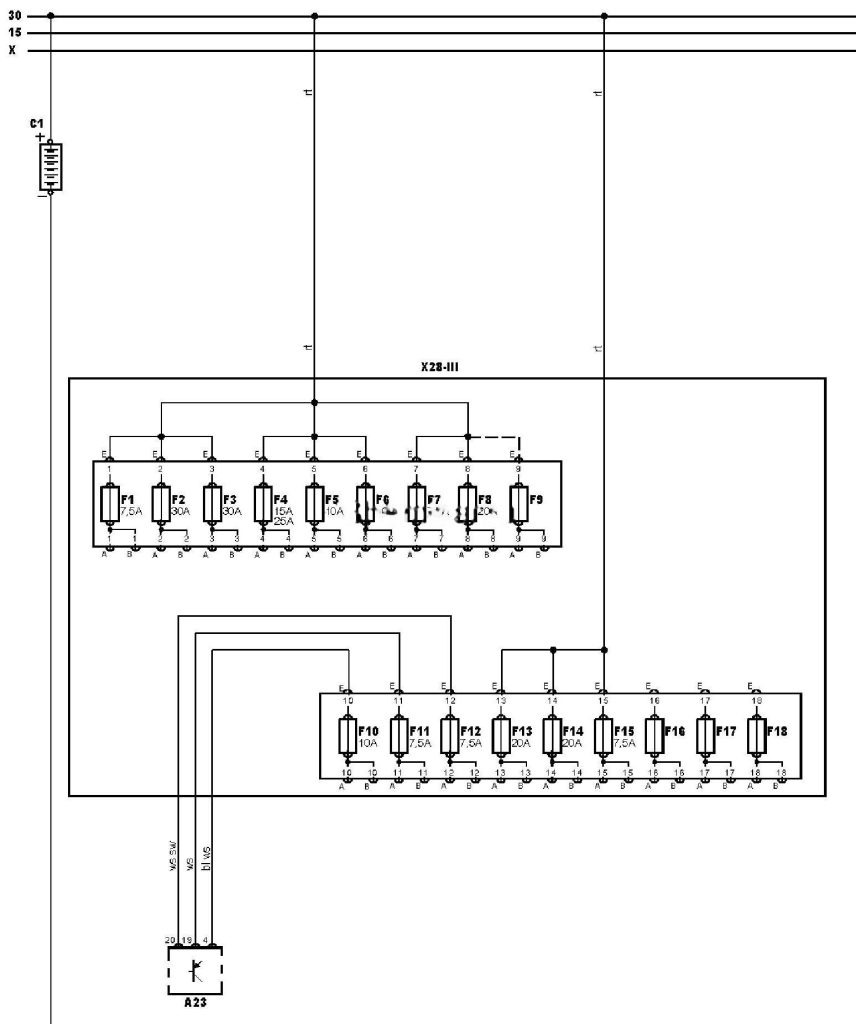

Електросхема живлення тип 5 Mercedes Benz V-Class (638) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Mercedes Benz V-Class (638)

15	Замок запалювання — запалювання УВІМКН
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A23	Блок керування протиугінною системою
C1	Акумуляторна батарея
F1	Запобіжник
F2	Запобіжник
F3	Запобіжник
F4	Запобіжник
F5	Запобіжник
F6	Запобіжник
F7	Запобіжник
F8	Запобіжник
F9	Запобіжник
F10	Запобіжник
F11	Запобіжник
F12	Запобіжник
F13	Запобіжник
F14	Запобіжник
F15	Запобіжник
F16	Запобіжник
F17	Запобіжник
F18	Запобіжник
X	Замок запалювання — “ACC”
X28-3	Блок запобіжників/реле, приладова панель 3

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
