Електрична схема обігрівача скла Mercedes Benz A-Class (168) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

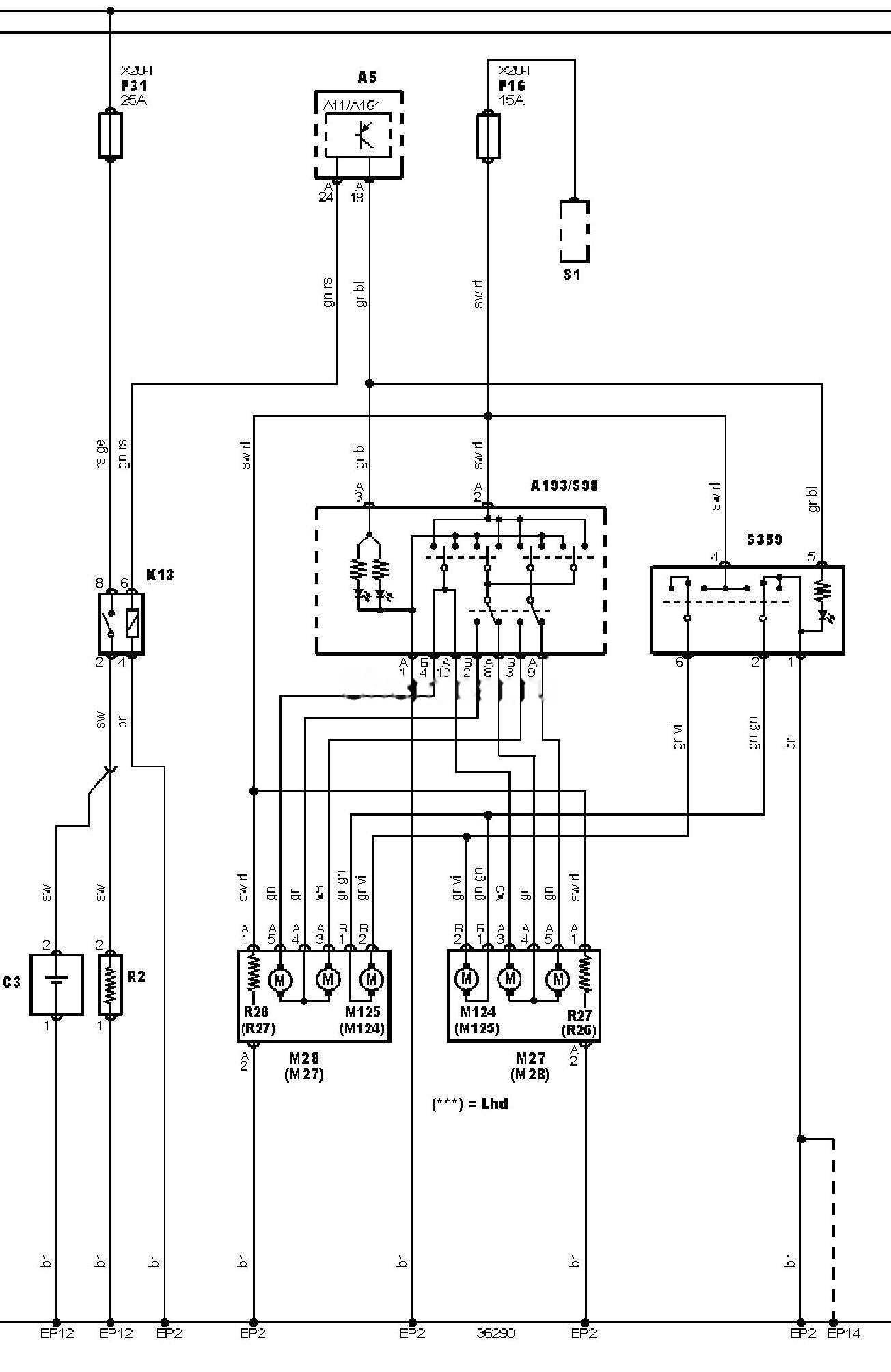

Електросхема обігрівача скла.
Позначення до електричної схеми Mercedes Benz A-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A161 |
Багатофункціональний дисплей |
|
A193 |
Багатофункціональний перемикач у зборі |
|
C3 |
Пригнічувач перешкод (аудіосистема) |
|
EP12 |
Точка маси |
|
EP14 |
Точка маси |
|
EP2 |
Точка маси |
|
F16 |
Запобіжник |
|
F31 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
M124 |
Електродвигун приводу складання дзеркала заднього виду на двері водія |
|
M125 |
Електродвигун приводу складання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S1 |
Замок запалювання |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S359 |
Вимикач складання дзеркал заднього виду |
|
X28-1 |
Блок запобіжників/реле — простір для ніг, праворуч |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
