Електрична схема мультимедіа-системи Mercedes Benz A-Class (168) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

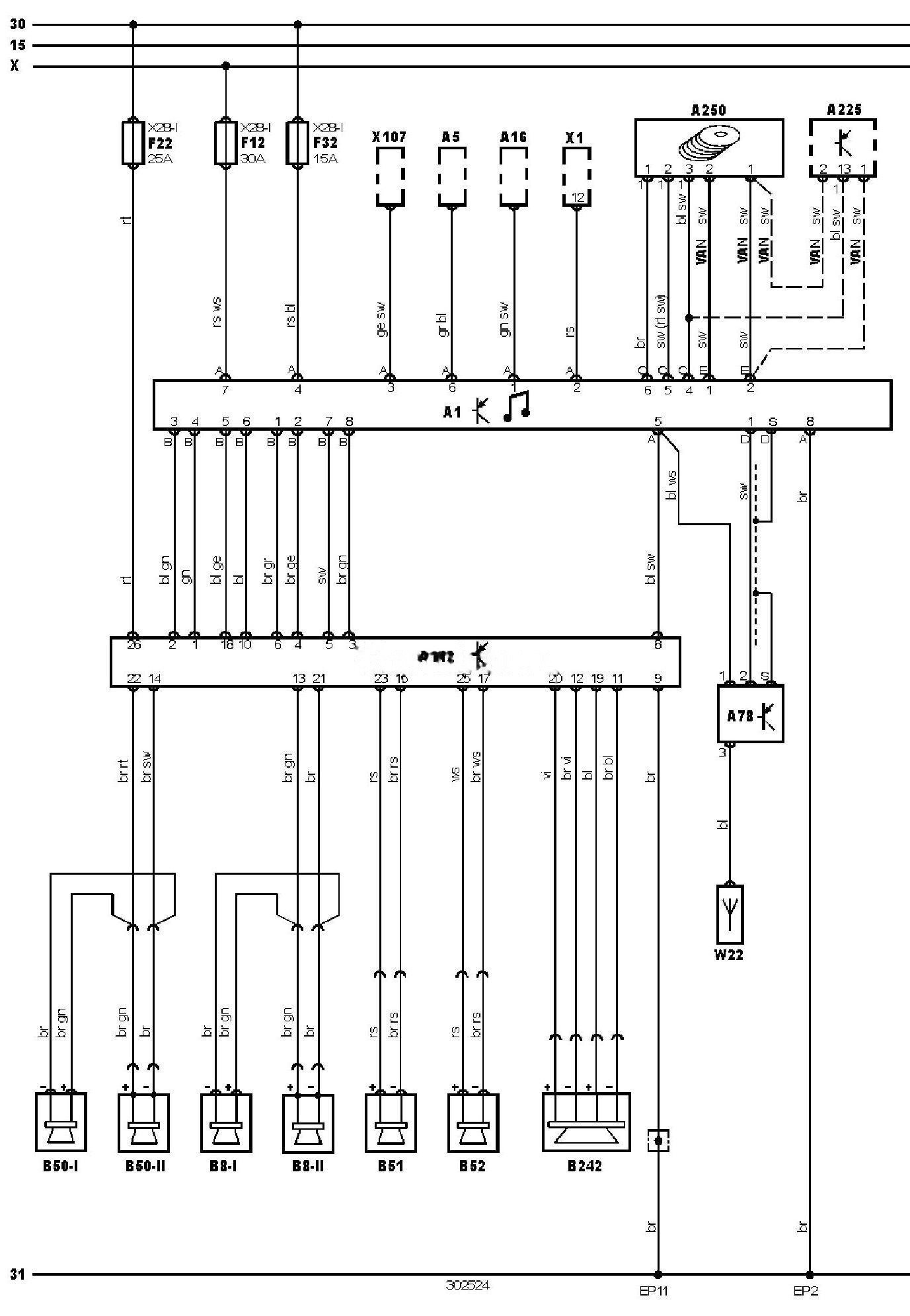

Електросхема мультимедіа-системи — З підсилювачем.
Позначення до електричної схеми Mercedes Benz A-Class
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A78 |
Блок антени |
|
A112 |
Підсилювач вихідного сигналу аудіосистеми |
|
A225 |
Блок телематики |
|
A250 |
CD-чейнджер |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний2 |
|
B50-1 |
Динамік аудіосистеми, правий передній1 |
|
B50-2 |
Динамік аудіосистеми, правий передній2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B242 |
Динамік аудіосистеми, задній центральний |
|
EP11 |
Точка маси |
|
EP2 |
Точка маси |
|
F12 |
Запобіжник |
|
F22 |
Запобіжник |
|
F32 |
Запобіжник |
|
W22 |
Провід антени |
|
X |
Замок запалювання — “ACC” |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — простір для ніг, справа |
|
X107 |
Роз’єм телефону |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
