Електрична схема системи кондиціонування Mercedes Benz A-Class (168) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема системи кондиціонування та системи охолодження двигуна.

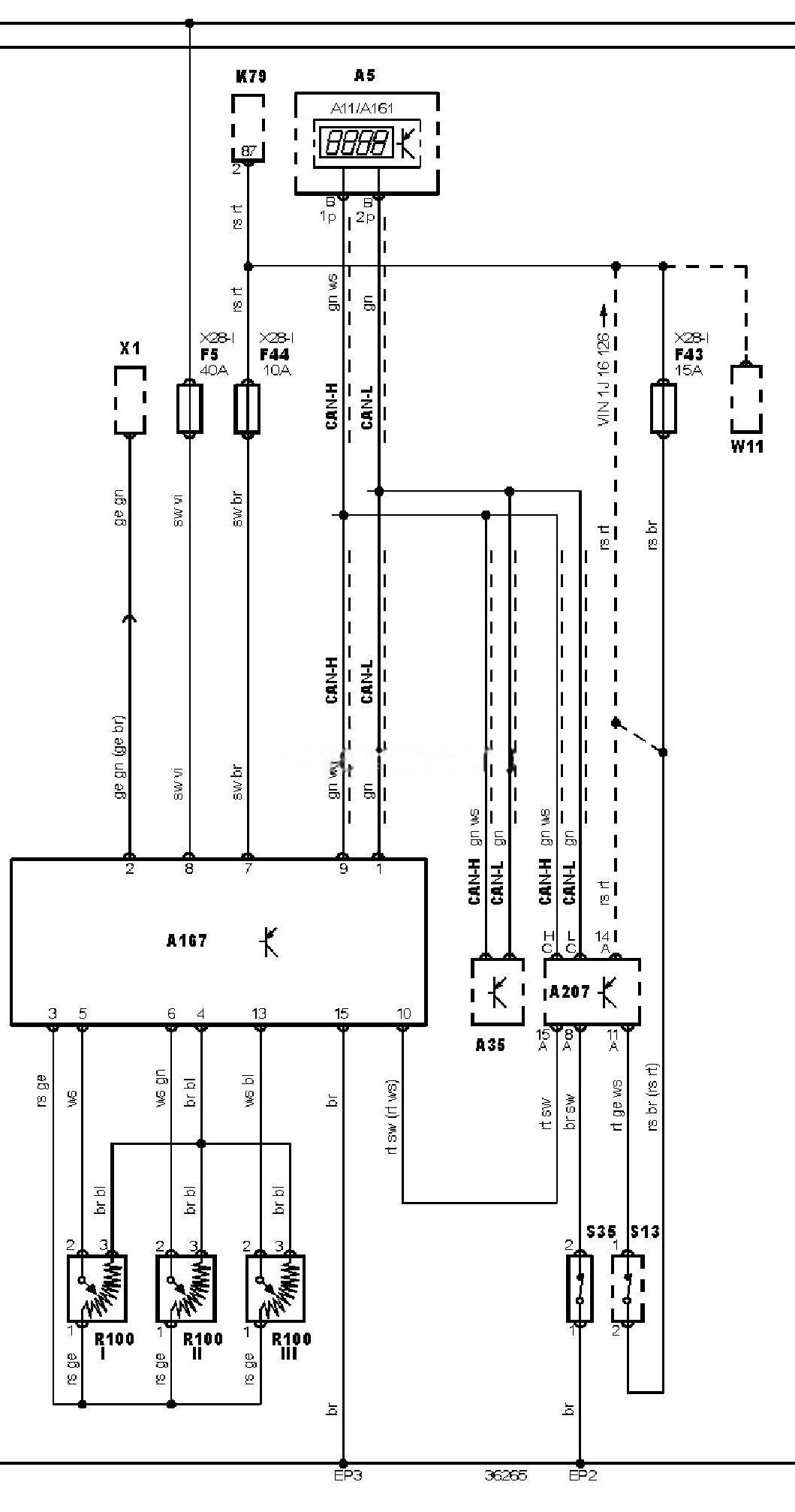

Електросхема кондиціонування Mercedes Benz A-Class (168)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Mercedes Benz A-Class

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A11

Багатофункціональний блок керування

A35

Електронний блок керування двигуном (ECM)

A161

Багатофункціональний дисплей

A167

Блок керування приводом зчеплення

A207

Блок керування ESP (система підтримки курсової стійкості)

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP2

Точка маси

EP3

Точка маси

F5

Запобіжник

F43

Запобіжник

F44

Запобіжник

K79

Реле основних ланцюгів запалювання

R1001

Датчик (потенціометр) обраної передачі

R1002

Датчик (потенціометр) обраної передачі

R1003

Датчик (потенціометр) обраної передачі

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S35

Датчик увімкнення стоянкового гальма

W11

Запасний провід (джгут проводів)

X1

Діагностичний роз’єм (DLC)



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
