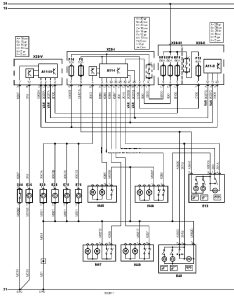

Електрична схема освітлення салону Peugeot 407 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

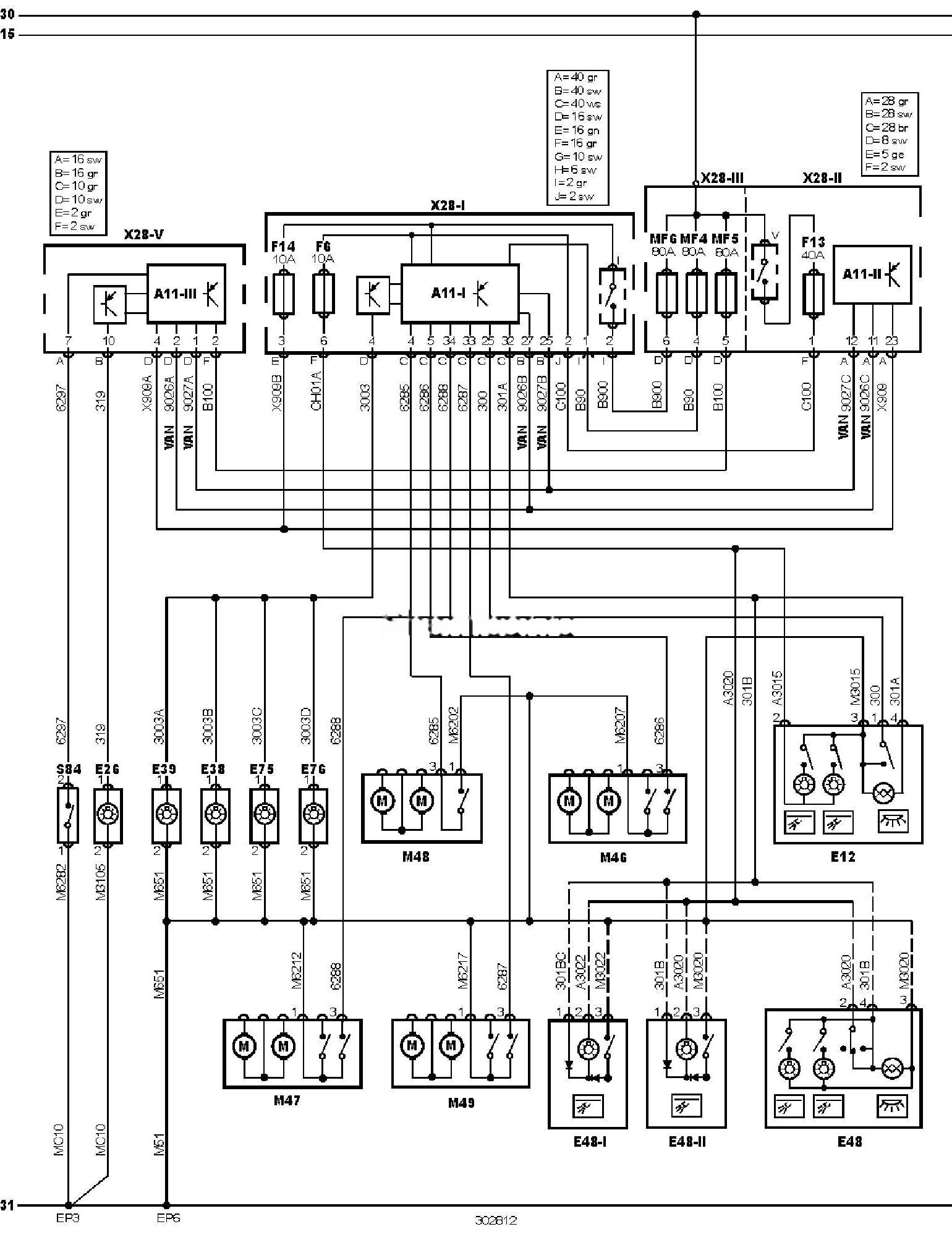

Електросхема ламп освітлення салону — Універсал.
Позначення до електричної схеми Peugeot 407
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-3 |
Багатофункціональний блок керування 3 |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E38 |
Лампа підсвічування отвору дверей (ліва або єдина) |
|
E39 |
Лампа підсвічування отвору дверей (права) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E48-1 |
Лампа освітлення салону, задня ліва або єдина 1 |
|
E48-2 |
Лампа освітлення салону, задня ліва або єдина 2 |
|
E75 |
Лампа підсвічування отвору дверей (лівих задніх) |
|
E76 |
Лампа підсвічування отвору дверей (правих задніх) |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
|
X28-V | |
Блок запобіжників/реле, багажне відділення |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
