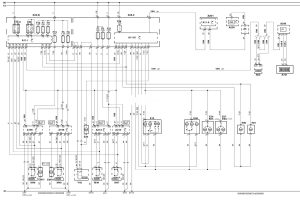

Електрична схема освітлення салону Saab 9-3 2002, 2003, 2004, 2005, 2006 року випуску.

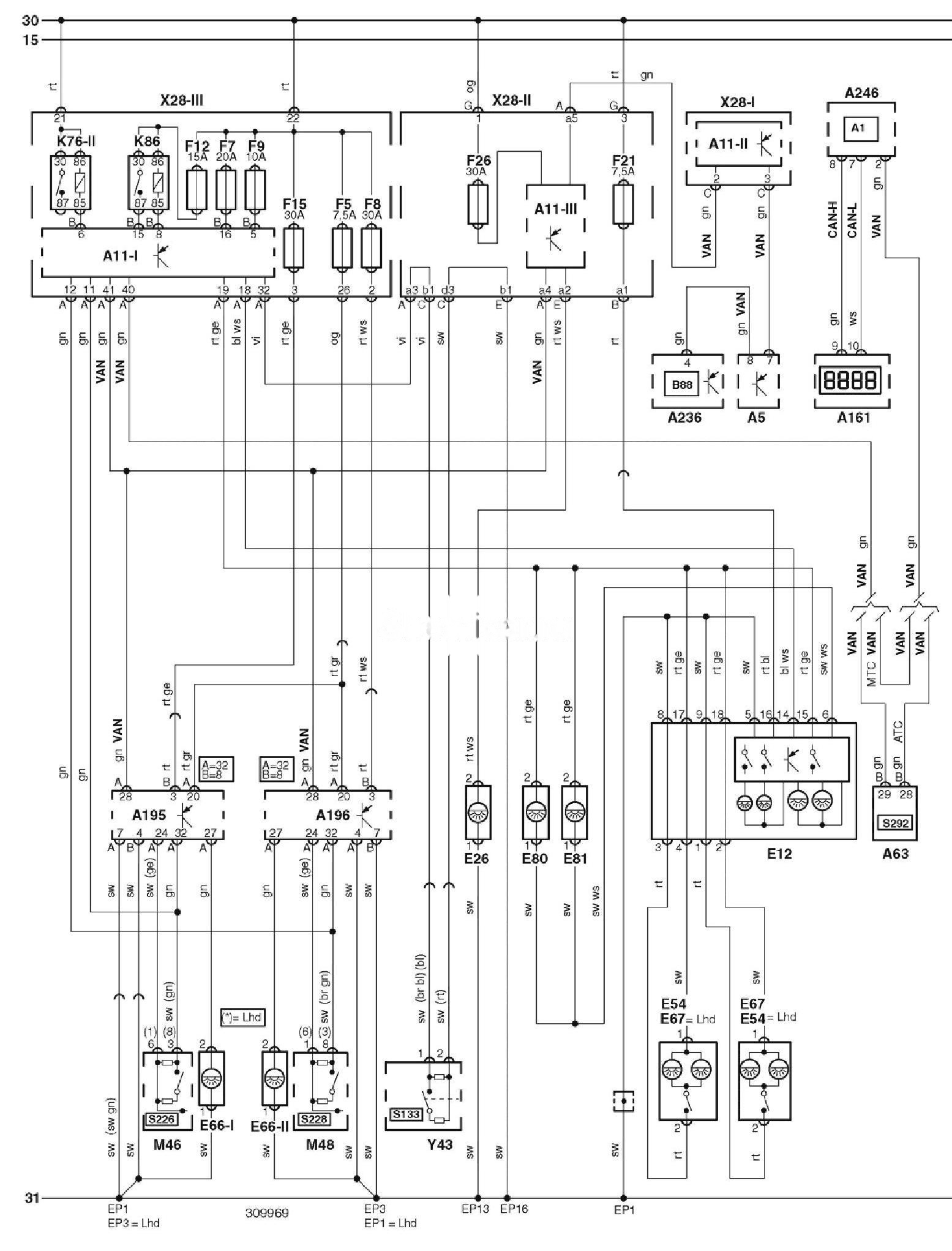

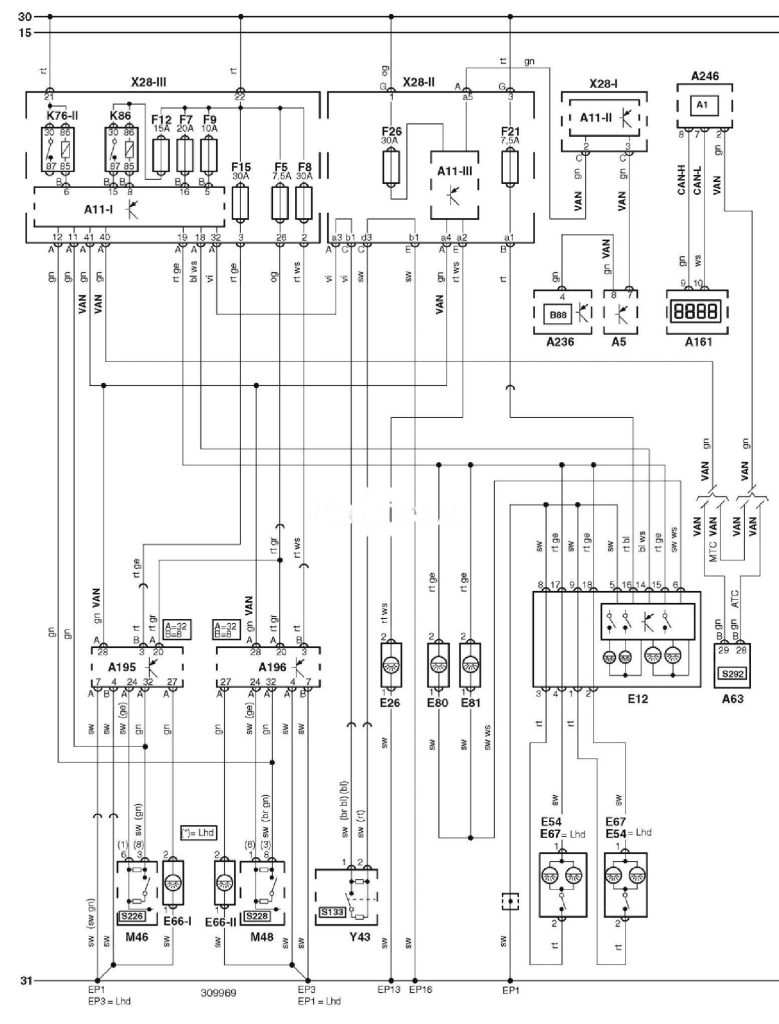

Електросхема ламп освітлення салону (Convertible) (-2006).
Позначення до електричної схеми Saab
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A63 |
Електронний блок керування кондиціонером |
|
A161 |
Багатофункціональний дисплей |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A246 |
Шина даних CAN, блок керування шлюзом |
|
B88 |
Датчик сигналу центрального замка |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F12 |
Запобіжник |
|
F15 |
Запобіжник |
|
F21 |
Запобіжник |
|
F26 |
Запобіжник |
|
K86 |
Реле лампи освітлення салону |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
Y43 |
Привід кришки багажника / задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
