Електрична схема ламп зовнішнього освітлення Citroen C5 (Mk1) FaceLift 2004, 2005, 2006, 2007, 2008 року випуску.

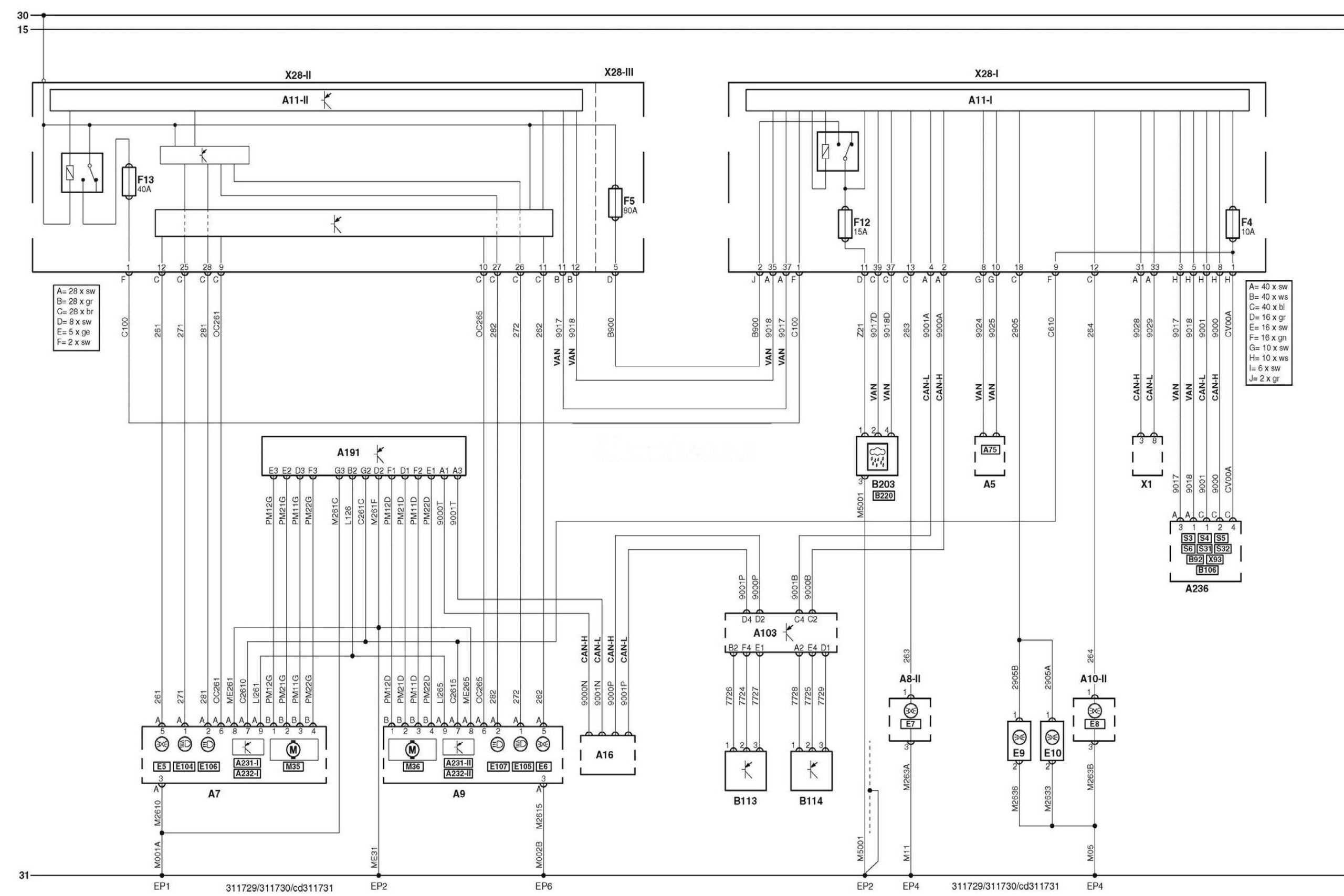

Електросхема ламп зовнішнього освітлення — Фари/ задні ліхтарі з ксеноновими фарами (Універсал)
Позначення до електричної схеми Сitroen C52
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A9 |
Права фара в зборі |
|
A16 |
Електронний блок управління ABS |
|
A75 |
Блок управління комбінацією приборів |
|
A103 |
Блок управління підвіскою |
|
A191 |
Блок управління коректором фар |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
B106 |
Датчик положення рульового колеса |
|
B113 |
Датчик висоти положення кузова (передній) |
|
B114 |
Датчик висоти положення кузова (задній) |
|
B203 |
Датчик дощу (очисник лобового скла) |
|
B220 |
Датчик сонячного світла |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP6 |
Точка маси |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E104 |
Лампа ближнього світла (ліва) |
|
E105 |
Лампа ближнього світла (права) |
|
E106 |
Лампа дальнього світла (ліва) |
|
E107 |
Лампа дальнього світла (права) |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
