Електрична схема ламп зовнішнього освітлення Citroen C5 (Mk1) FaceLift 2004, 2005, 2006, 2007, 2008 року випуску.

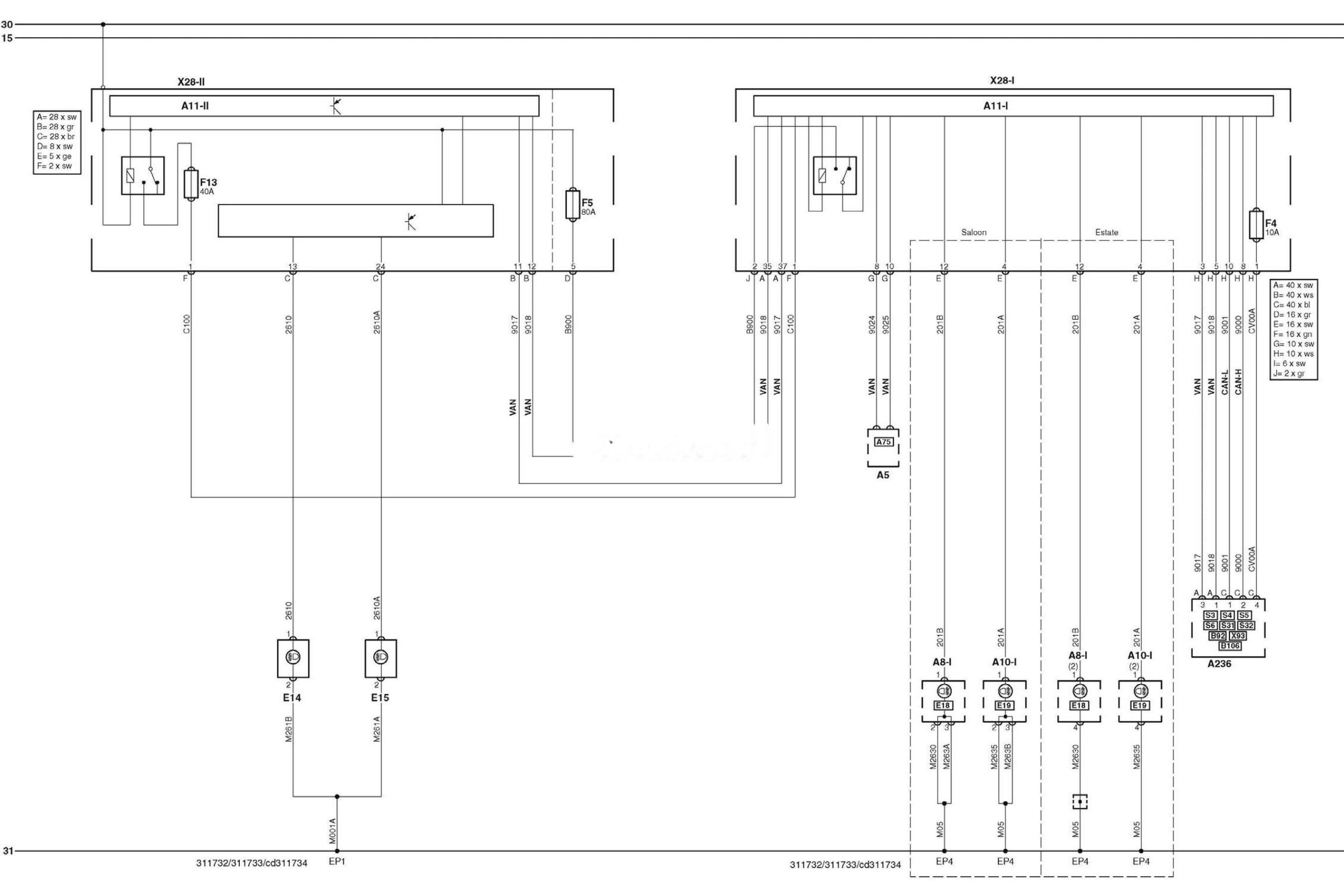

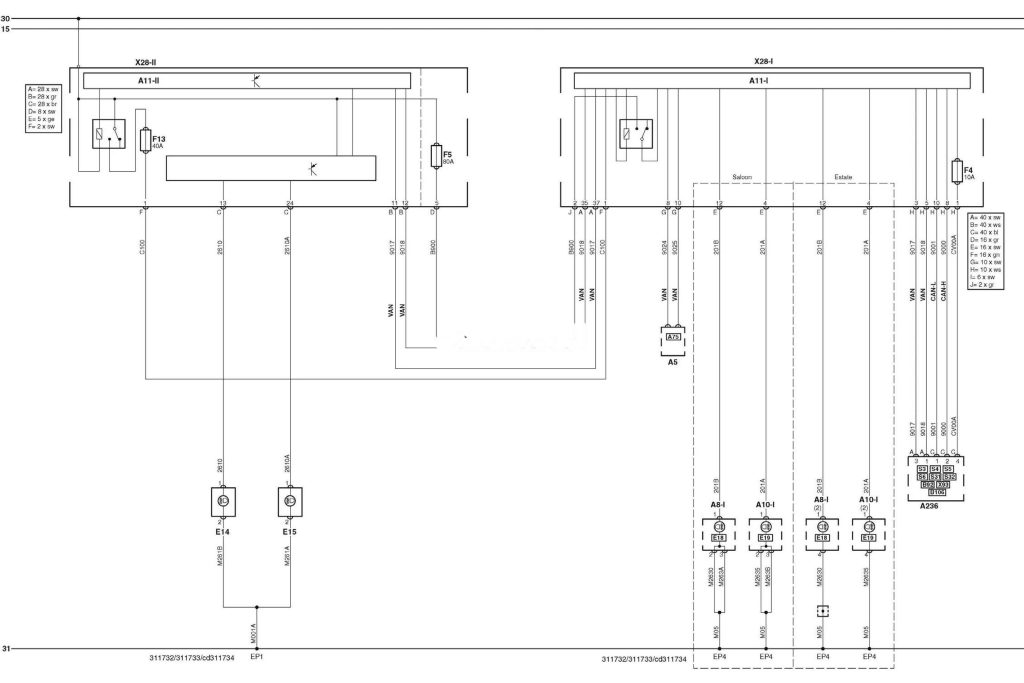

Електросхема ламп зовнішнього освітлення — Протитуманні фари
Позначення до електричної схеми Сitroen C52
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A75 |
Блок керування комбінацією приладів |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
B106 |
Датчик положення рульового колеса |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP1 |
Точка маси |
|
EP4 |
Точка маси |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F13 |
Запобіжник |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
VAN |
Шина даних VAN |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
