Електрична схема ламп зовнішнього освітлення 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

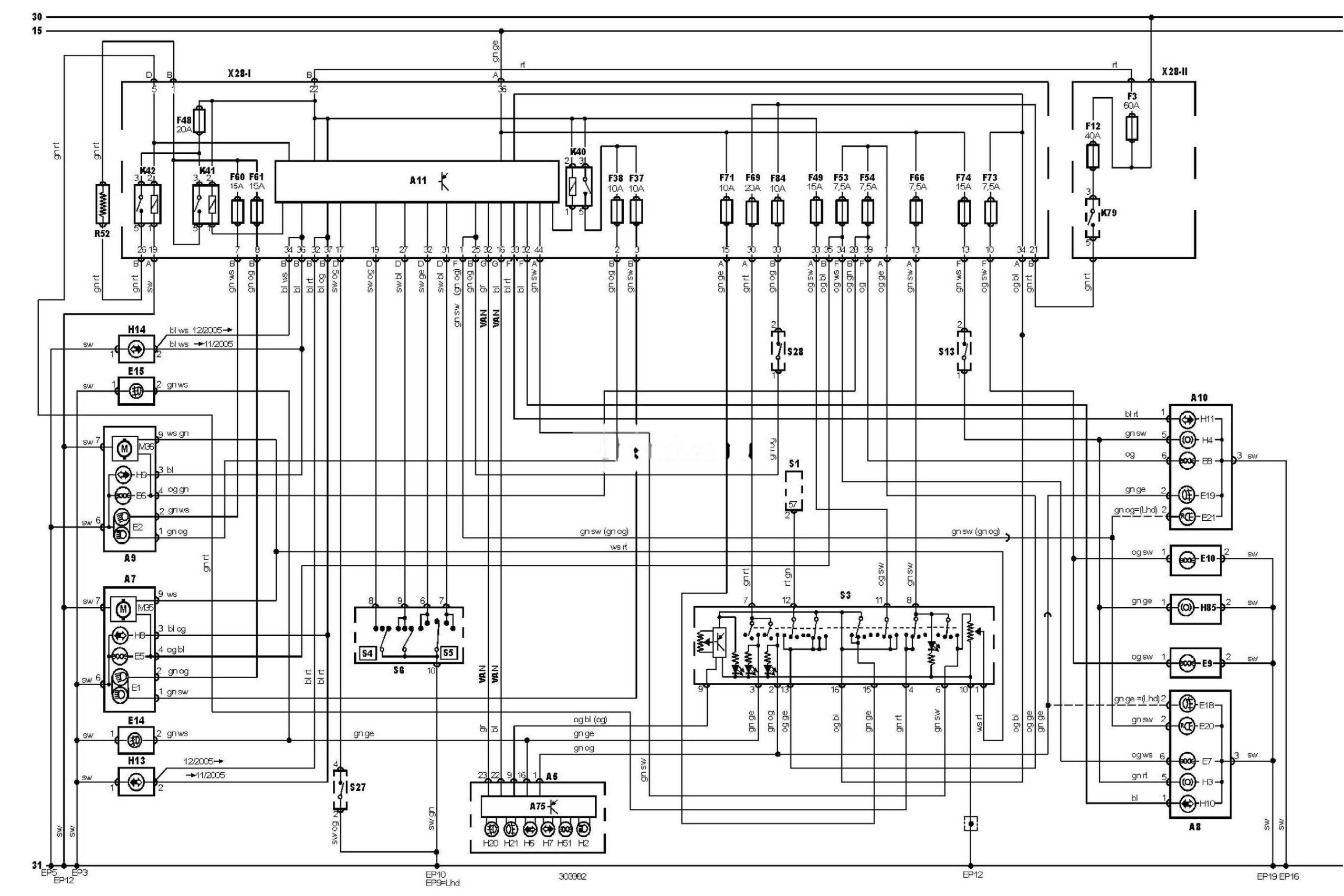

Електросхема ламп зовнішнього освітлення — Універсал (З системою освітлення в денний час)
Позначення до електричної схеми Ford Focus
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A11 |
Багатофункціональний блок управління |
|
A75 |
Блок управління комбінацією приладів |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
EP16 |
Точка маси |
|
EP19 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
E1 |
Лампа лівої фари |
|
E2 |
Лампа правої фари |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F3 |
Запобіжник |
|
F12 |
Запобіжник |
|
F37 |
Запобіжник |
|
F38 |
Запобіжник |
|
F48 |
Запобіжник |
|
F49 |
Запобіжник |
|
F53 |
Запобіжник |
|
F54 |
Запобіжник |
|
F60 |
Запобіжник |
|
F61 |
Запобіжник |
|
F66 |
Запобіжник |
|
F69 |
Запобіжник |
|
F71 |
Запобіжник |
|
F73 |
Запобіжник |
|
F74 |
Запобіжник |
|
F84 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H51 |
Індикатор попередження про невиключені габарити |
|
H85 |
Лампа центрального стоп-сигналу |
|
K40 |
Реле дальнього світла фар |
|
K41 |
Реле ближнього світла фар |
|
K42 |
Реле системи освітлення в денний час |
|
K79 |
Реле основних ланцюгів запалювання |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
R52 |
Резистор системи освітлення в денний час |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S27 |
Вимикач аварійної сигналізації |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
