Електросхема освітлення ящика Ford Focus (MK2)

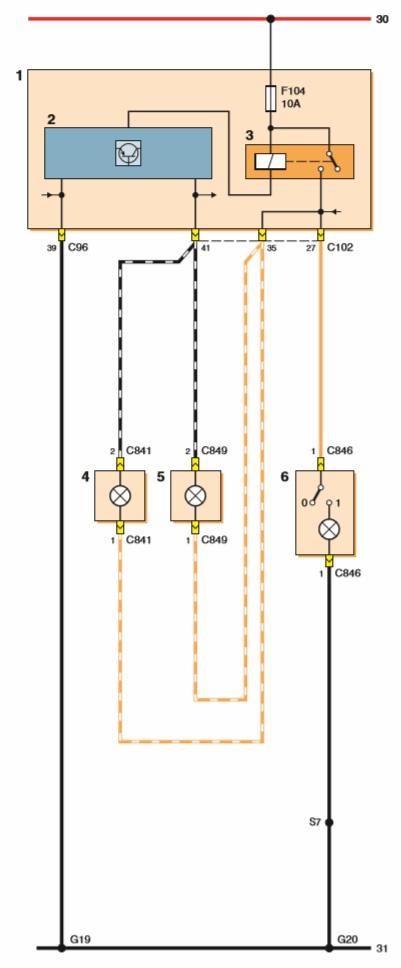

Схема ввімкнення плафонів освітлення речового ящика та зони ніг водія та переднього пасажира

Електросхема освітлення ящика Ford Focus (MK2) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

1 — монтажний блок у салоні; 2 — блок керування електропакетом; 3 — реле захисту акумуляторної батареї; 4 — плафон освітлення ніг водія; 5 — плафон освітлення ніг переднього пасажира; 6 — плафон освітлення речового ящика

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
