Електросхема очищувачів та омивачів Peugeot Boxer (X244)

Електрична схема очищувачів та омивачів Peugeot Boxer (X244) 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема очищувачів та омивачів.

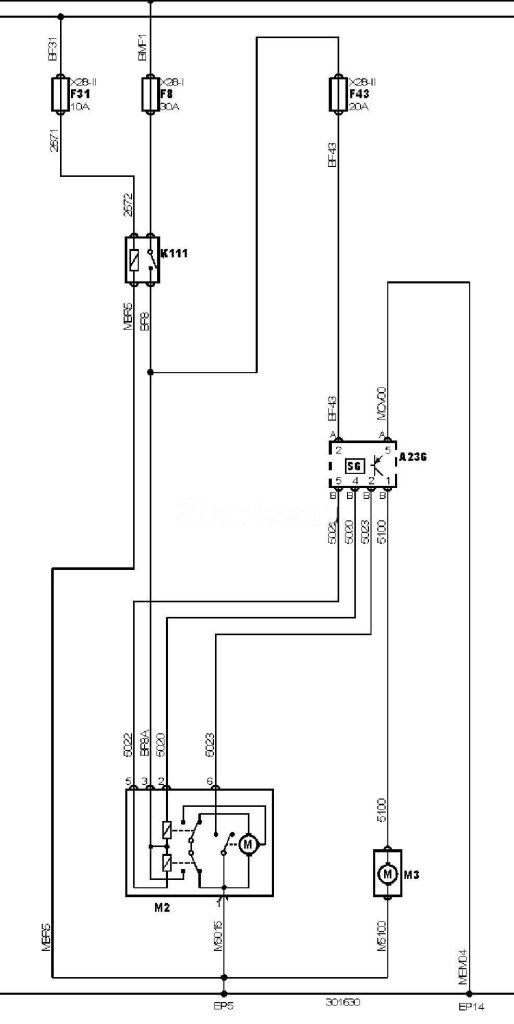

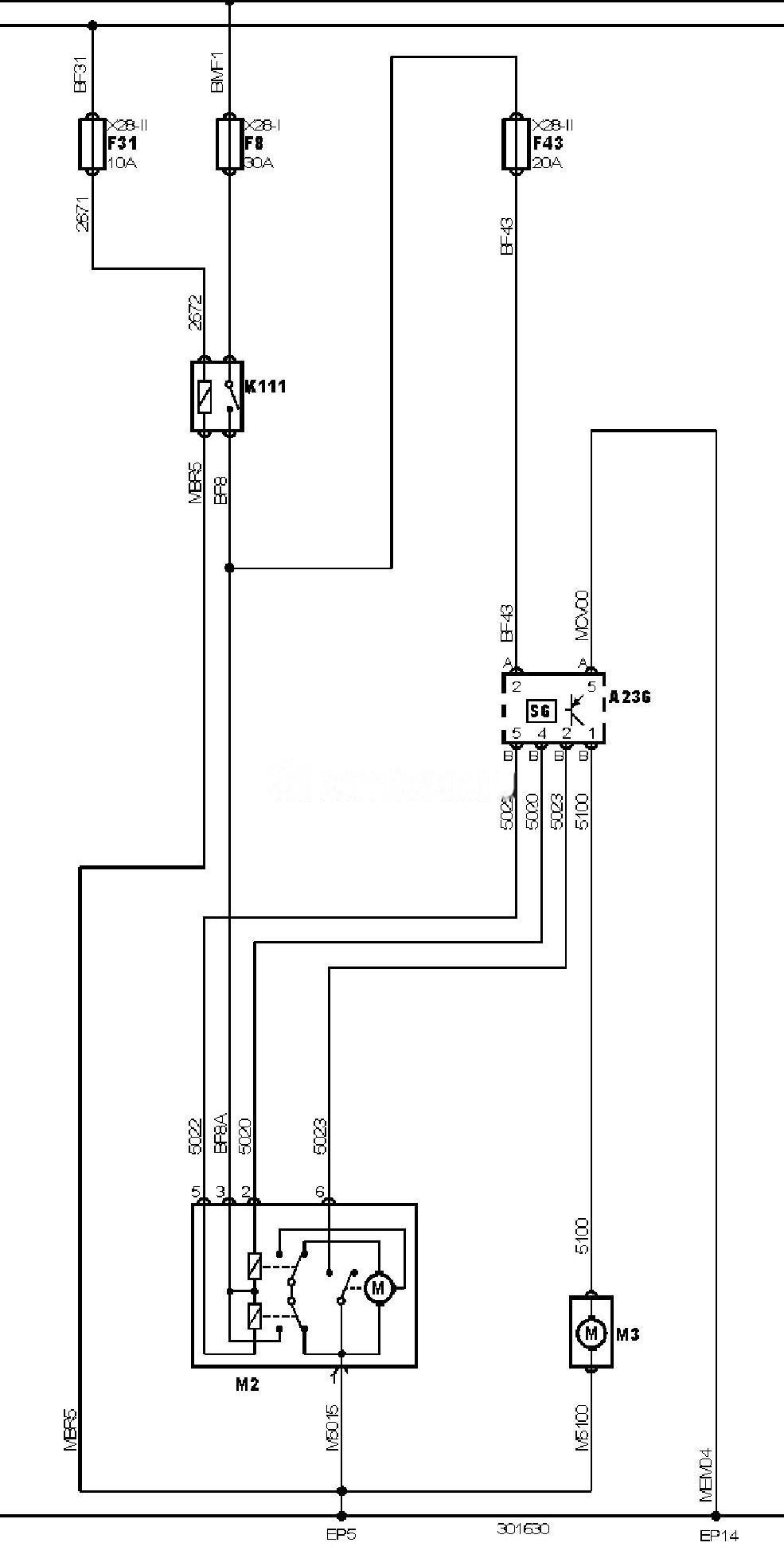

Електросхема очищувачів та омивачів Peugeot Boxer (X244) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot Boxer

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A236	Блок керування електрообладнанням рульової колонки
EP14	Точка маси
EP5	Точка маси
F8	Запобіжник
F31	Запобіжник
F43	Запобіжник
K111	Реле електродвигуна очищувача лобового скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
S6	Комбінований перемикач
X28-1	Блок запобіжників/реле 1 — моторний відсік
X28-2	Блок запобіжників/реле 2 – панель приладів, ліворуч

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Peugeot Boxer (X244)
