Електрична схема очищувачів та омивачів 2000, 2001 року випуску.

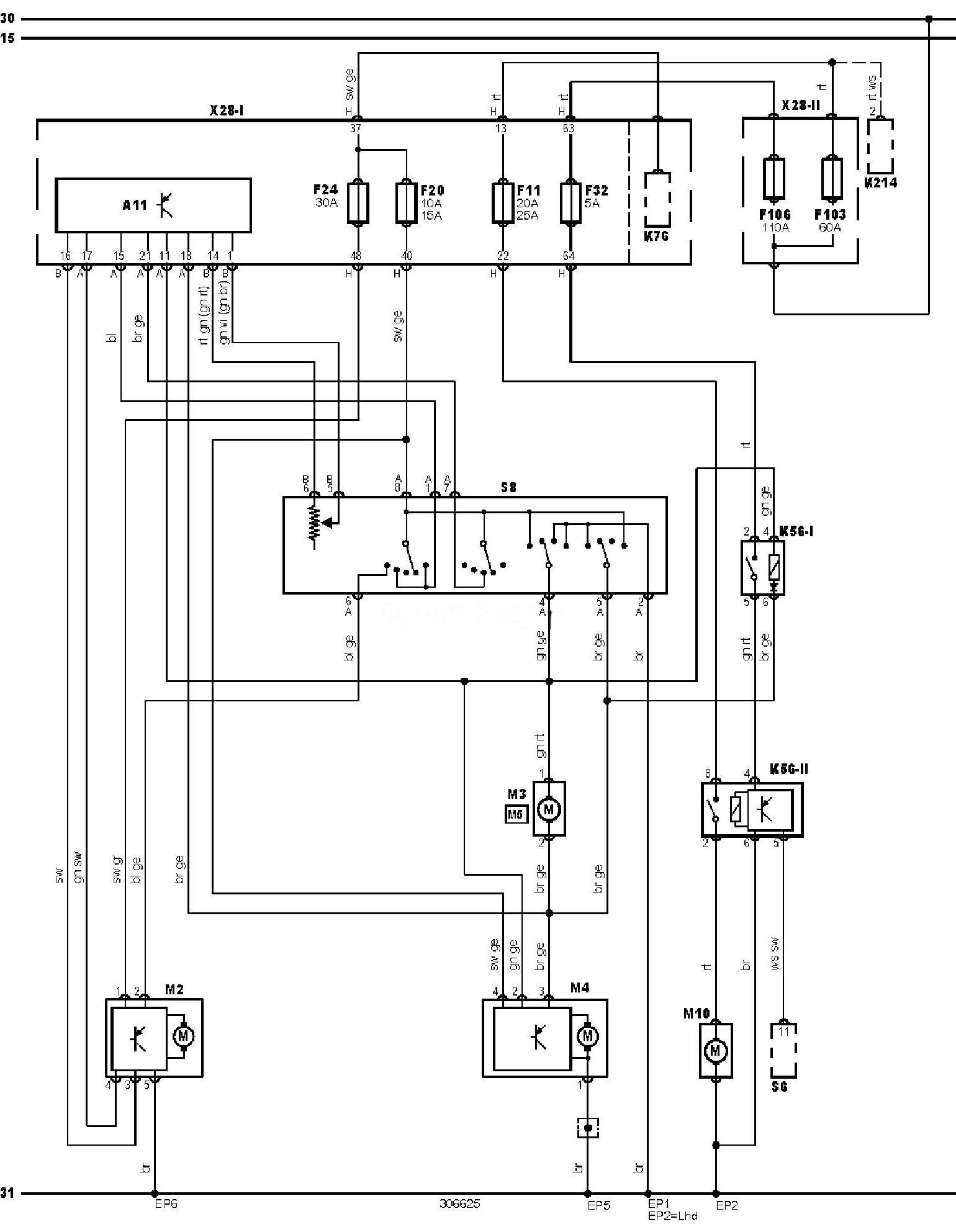

Електросхема очищувачів та омивачів (-11.2001)
Позначення до електричної схеми Ford Galaxy
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
F11 |
Запобіжник |
|
F20 |
Запобіжник |
|
F24 |
Запобіжник |
|
F32 |
Запобіжник |
|
F103 |
Запобіжник |
|
F106 |
Запобіжник |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
K214 |
Реле додаткового акумулятора |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
