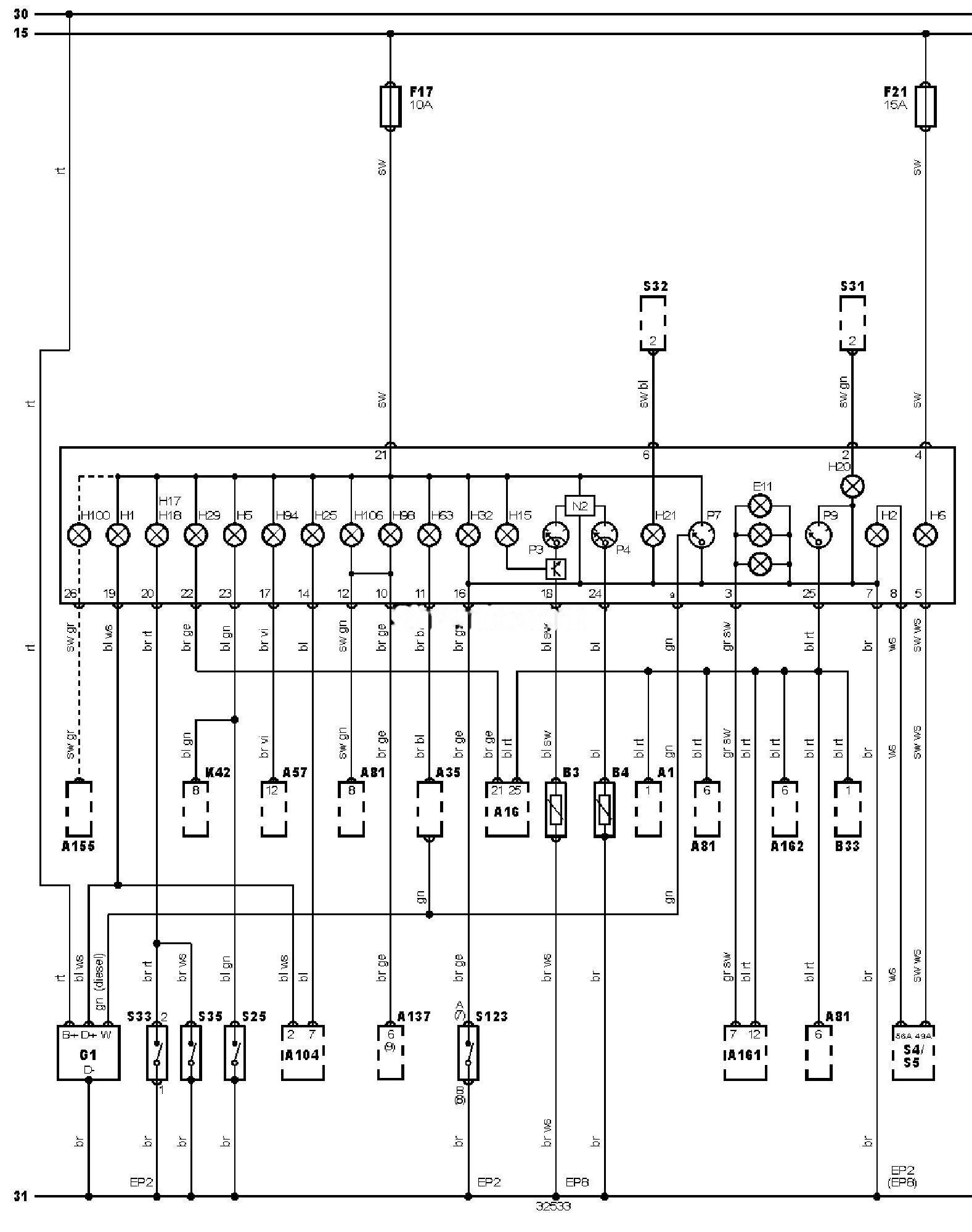

Електрична схема панелі приладів Opel Combo-B 1993, 1994, 1995, 1996, 1997, 1998, 1999 року випуску.
Електросхема панелі приладів та комбінації приборів.
Позначення до електричної схеми Opel Combo-B
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A81 |
Блок керування підсилювачем керма |
|
A104 |
Блок керування свічками розжарювання |
|
A137 |
Електронний блок керування SRS |
|
A155 |
Блок контролю температури каталітичного нейтралізатора |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок керування іммобілайзером |
|
B3 |
Датчик покажчика рівня палива |
|
B4 |
Датчик покажчика температури охолоджувальної рідини |
|
B33 |
Датчик швидкості автомобіля |
|
EP2 |
Точка маси |
|
EP8 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
F17 |
Запобіжник |
|
F21 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H15 |
Індикатор зарядки акумуляторної батареї |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H94 |
Індикатор режиму роботи трансмісії |
|
H98 |
Індикатор SRS |
|
H100 |
Індикатор несправності каталітичного нейтралізатора |
|
H106 |
Індикатор підсилювача керма |
|
K42 |
Реле системи освітлення в денний час |
|
N2 |
Стабілізатор напруги (комбінація приладів) |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S25 |
Датчик аварійного тиску масла |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
