Електросхема подушок безпеки тип 1 Opel Combo-B

Електрична схема подушок безпеки Opel Combo-B 1993, 1994, 1995, 1996, 1997,1998, 1999 року випуску.

Електросхема подушок безпеки — з SRS.

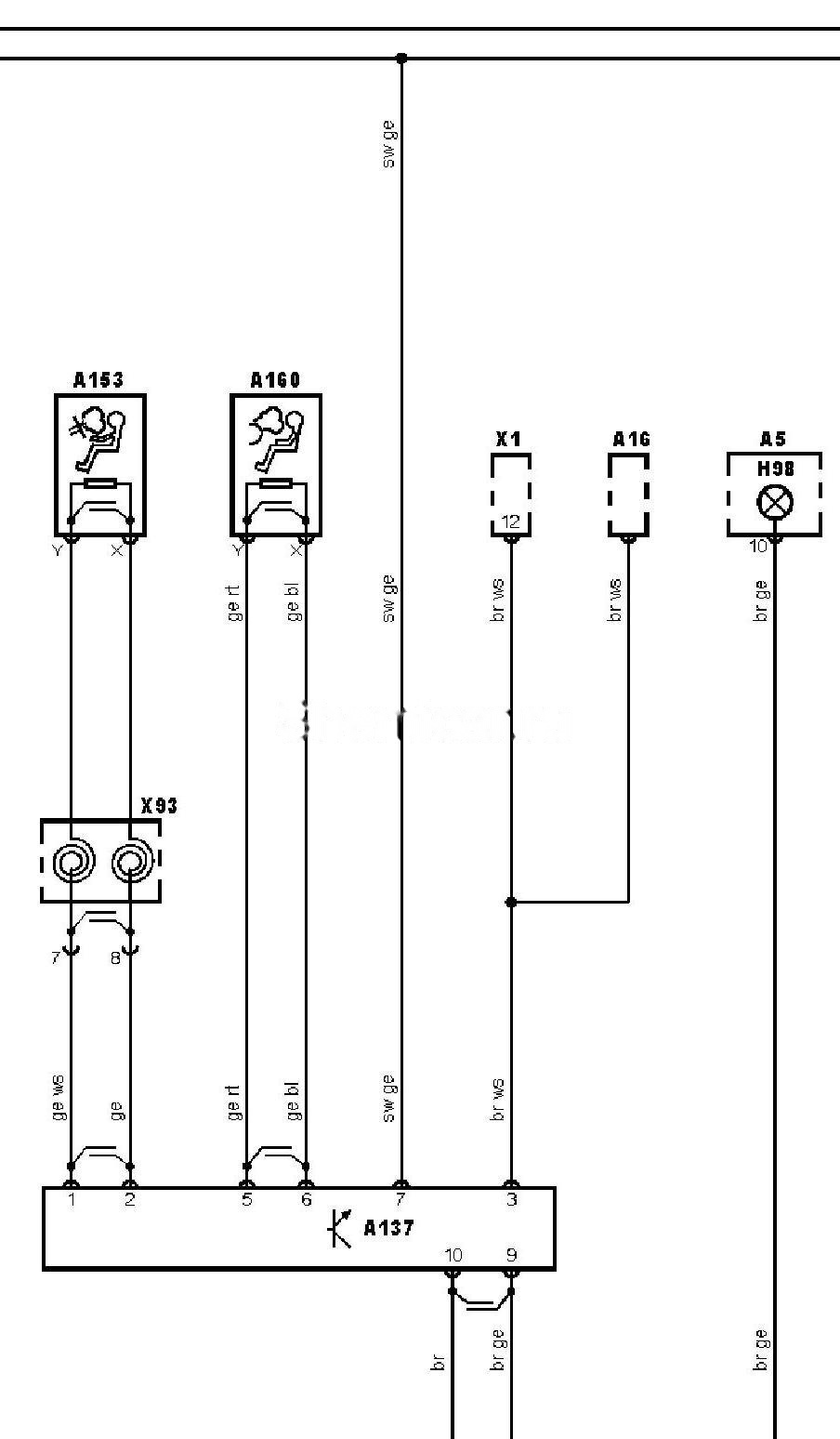

Електросхема подушок безпеки тип 1 Opel Combo-B — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Opel Combo-B

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приладів
A16	Електронний блок керування ABS
A137	Електронний блок керування SRS
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
EP2	Точка маси
H98	Індикатор SRS
X1	Діагностичний роз’єм (DLC)
X93	Спіральний провід (SRS)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Opel Combo-B
