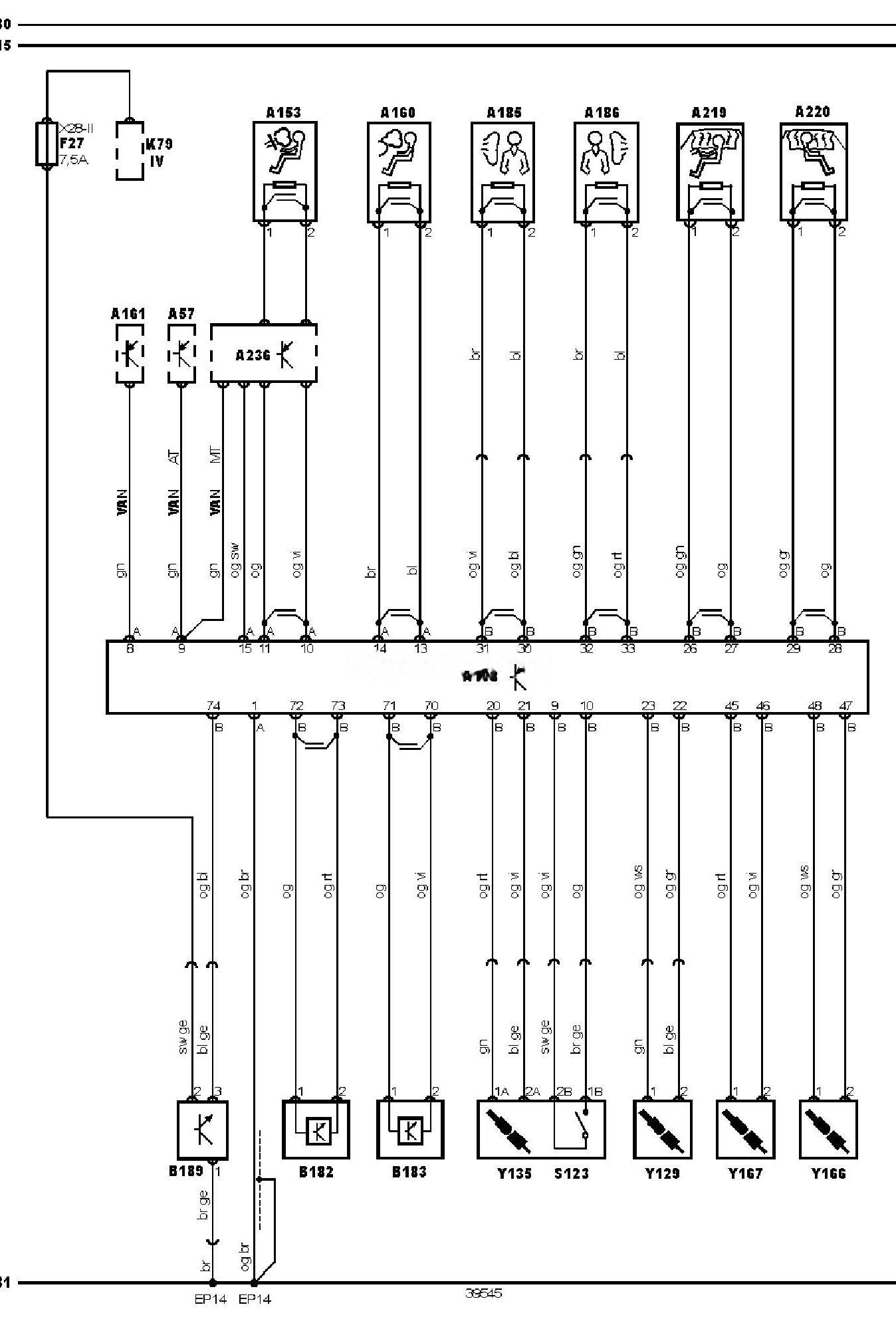

Електрична схема подушок безпеки Opel Signum 2003, 2004, 2005, 2006, 2007, 2008 року випуску.
Електросхема подушок безпеки — з одним рівнем спрацьовування.
Позначення до електричної схеми Opel Signum
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A161 |
Багатофункціональний дисплей |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок управління SRS |
|
A219 |
Бічна шторка безпеки (з боку водія) |
|
A220 |
Бічна шторка безпеки, з боку пасажира |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B182 |
Бічний датчик удару, з боку водія |
|
B183 |
Бічний датчик удару, з боку пасажира |
|
B189 |
Датчик наявності пасажира на сидінні |
|
EP14 |
Точка маси |
|
F27 |
Запобіжник |
|
K79 |
Реле основних ланцюгів запалювання |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
VAN |
Шина даних VAN |
|
X28-2 |
Блок запобіжників/реле — багажне відділення |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
