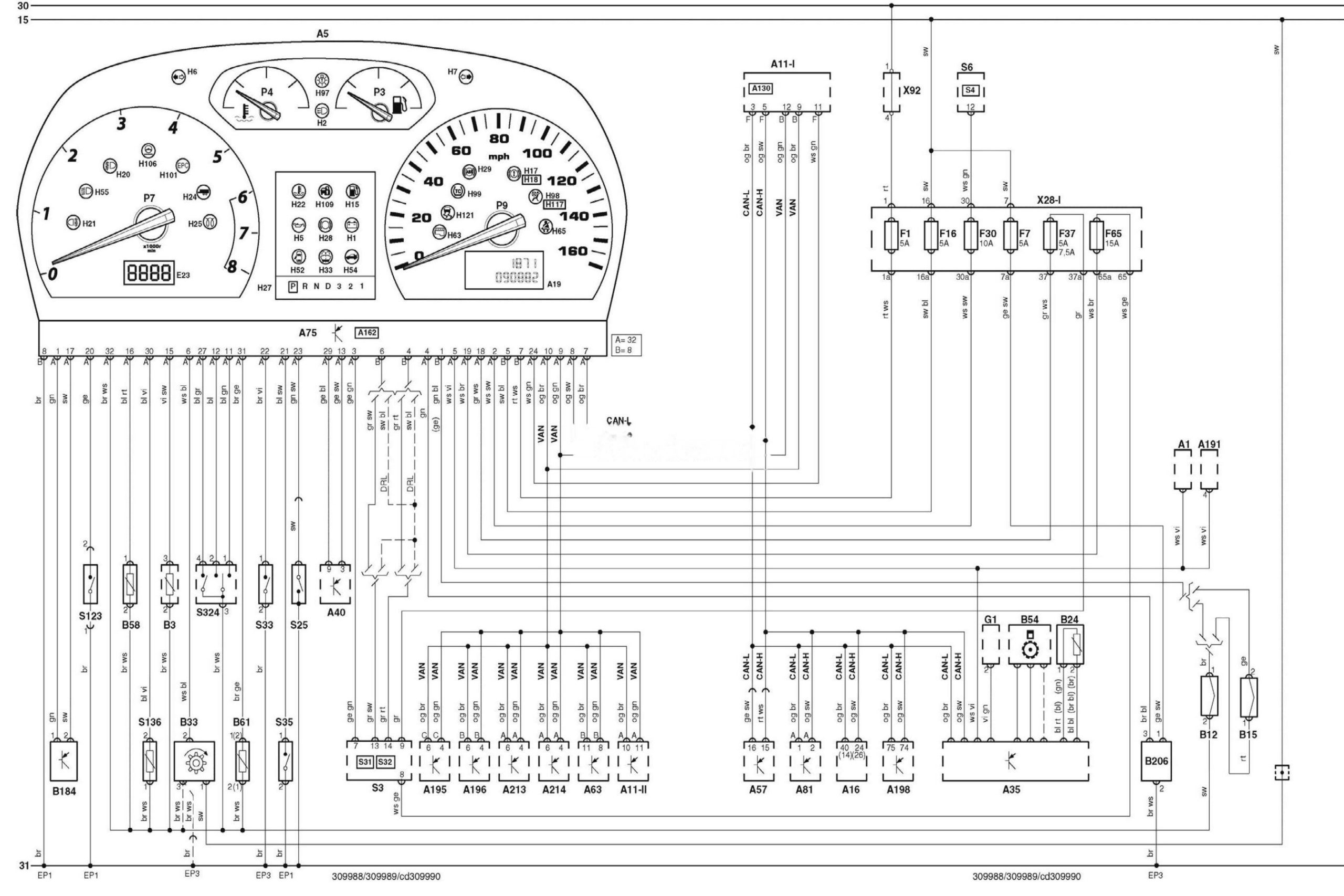

Електросхема панелі приладів Skoda Fabia 1

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A1

Аудіосистема

A5

Комбінація приладів

A16

Електронний блок управління ABS

A19

Маршрутний комп’ютер

A35

Електронний блок управління двигуном (ECM)

A40

Блок системи перевірки справності ламп

A57

Електронний блок управління трансмісією (TCM)

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приладів

A81

Блок управління підсилювачем керма

A130

Блок діагностики

A162

Електронний блок управління іммобілайзером

A191

Блок управління коректором фар

A195

Блок управління електрообладнанням водійських дверей

A196

Блок управління електрообладнанням пасажирських дверей

A198

Електронний блок управління SRS

A213

Блок управління електрообладнанням лівих задніх дверей

A214

Блок управління електрообладнанням правих задніх дверей

B3

Датчик покажчика рівня палива

B12

Датчик зносу гальмівних колодок (лівих передніх)

B15

Датчик зносу гальмівних колодок (правих задніх)

B24

Датчик температури охолоджуючої рідини

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B58

Датчик низького рівня охолоджуючої рідини

B61

Датчик температури навколишнього повітря

B184

Кільцева антена іммобілайзера

B206

Датчик стану моторного масла

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP3

Точка маси

E23

Годинник

F1

Запобіжник

F7

Запобіжник

F16

Запобіжник

F30

Запобіжник

F37

Запобіжник

F65

Запобіжник

G1

Генератор

H1

Індикатор зарядки акумуляторної батареї

H2

Індикатор увімкнення дальнього світла фар

H5

Індикатор аварійного тиску моторного масла

H6

Індикатор покажчиків повороту (лівий або єдиний)

H7

Індикатор покажчиків повороту (правий)

H15

Індикатор низького рівня палива

H17

Індикатор увімкнення стоянкового гальма

H18

Індикатор низького рівня гальмівної рідини

H20

Індикатор увімкнення протитуманних фар (передніх або єдиних)

H21

Індикатор увімкнення задніх протитуманних ліхтарів

H22

Індикатор високої температури охолоджуючої рідини

H24

Індикатор наявності причепа

H25

Індикатор свічок розжарювання

H27

Індикатор(и) системи перемикання передач

H28

Індикатор зносу гальмівних колодок

H29

Індикатор ABS

H33

Індикатор низького рівня рідини в бачку омивача лобового скла

H52

Індикатор відчинених дверей (лівих дверей або єдиних)

H54

Індикатор відчиненого багажника / задніх дверей

H55

Індикатор увімкнення ближнього світла фар

H63

Індикатор несправності системи управління двигуном (M1L)

H65

Звуковий сигнал попередження про непристебнуті ремені безпеки

H97

Індикатор несправності ламп

H98

Індикатор SRS

H99

Індикатор протибуксувальної системи

H101

Індикатор несправності системи управління дросельною заслінкою

H106

Індикатор підсилювача керма

H109

Індикатор іммобілайзера

H117

Індикатор вимкнення подушки безпеки пасажира

H121

Індикатор системи курсової стійкості (ESP)

P3

Покажчик рівня палива

P4

Покажчик температури охолоджуючої рідини

P7

Тахометр

S3

Вимикач фар

S4

Перемикач світла фар

S6

Комбінований перемикач

S25

Датчик аварійного тиску масла

S31

Вимикач протитуманних фар

S32

Вимикач задніх протитуманних ліхтарів

S33

Датчик низького рівня гальмівної рідини

S35

Датчик увімкнення стоянкового гальма

S123

Датчик непристебнутого ременя безпеки водія

S136

Датчик низького рівня рідини в бачку омивача лобового скла

S324

Перемикач режимів роботи цифрового дисплея

VAN

Шина даних VAN

X92

Роз’єм (джампер)

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
