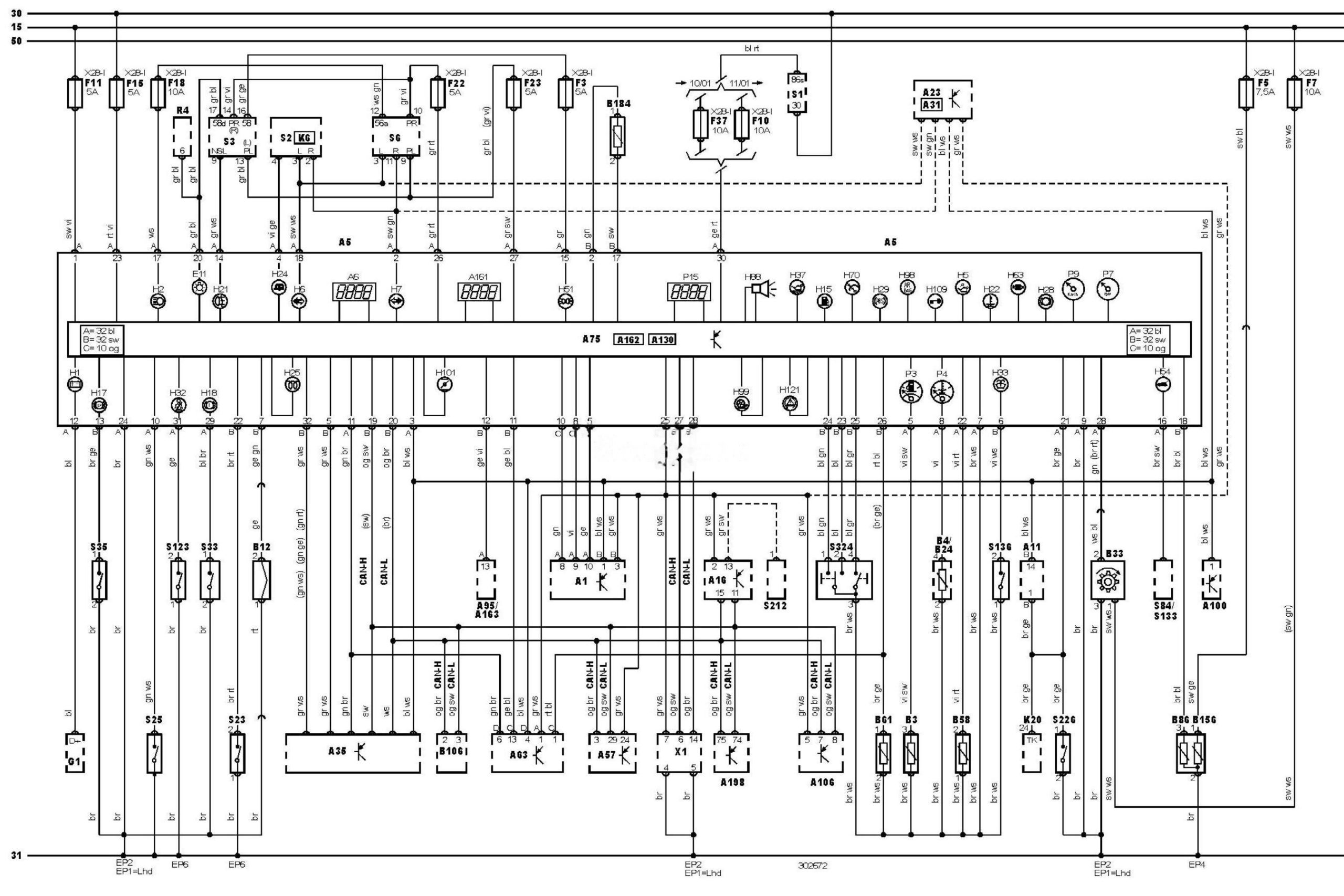

Електрична схема панелі приладів Seat Leon 1 (1M) 2001, 2002, 2003, 2004, 2005 року випуску.
Електросхема панелі приладів та комбінації приборів (06.2001-).
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A6 |
Годинник |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A100 |
Блок керування очищувачем лобового скла |
|
A106 |
Електронний блок керування 4WD |
|
A130 |
Блок діагностики |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок керування іммобілайзером |
|
A163 |
Блок керування компресором кондиціонера |
|
A198 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
B4 |
Датчик покажчика температури охолоджувальної рідини |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B58 |
Датчик низького рівня охолоджувальної рідини |
|
B61 |
Датчик температури навколишнього повітря |
|
B86 |
Датчик рівня моторного масла |
|
B106 |
Датчик положення керма |
|
B156 |
Датчик температури моторного масла |
|
B184 |
Кільцева антена іммобілайзера |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP6 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приборів |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F15 |
Запобіжник |
|
F18 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F37 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H22 |
Індикатор високої температури охолоджувальної рідини |
|
H24 |
Індикатор наявності причепа |
|
H25 |
Індикатор свічок розжарювання |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристегнутих ременів безпеки |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
H37 |
Індикатор низького рівня моторного масла |
|
H51 |
Індикатор попередження про невиключені габарити |
|
H54 |
Індикатор відкритого багажника / задніх дверей |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H70 |
Індикатор системи підтримки швидкості (круїз-контролю) |
|
H88 |
Звуковий сигнал попередження про аварійний тиск моторного масла |
|
H98 |
Індикатор SRS |
|
H99 |
Індикатор протибуксувальної системи |
|
H101 |
Індикатор несправності системи керування дросельною заслінкою |
|
H109 |
Індикатор іммобілайзера |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
K6 |
Реле аварійної сигналізації |
|
K20 |
Реле паливного насоса |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S23 |
Кінцевий вимикач капота |
|
S25 |
Датчик аварійного тиску масла |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S123 |
Датчик непристегнутого ременя безпеки водія |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S212 |
Головний вимикач протибуксувальної системи |
|
S226 |
Кінцевий вимикач дверей водія |
|
S324 |
Перемикач режимів роботи цифрового дисплея |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
