Електрична схема освітлення салону Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

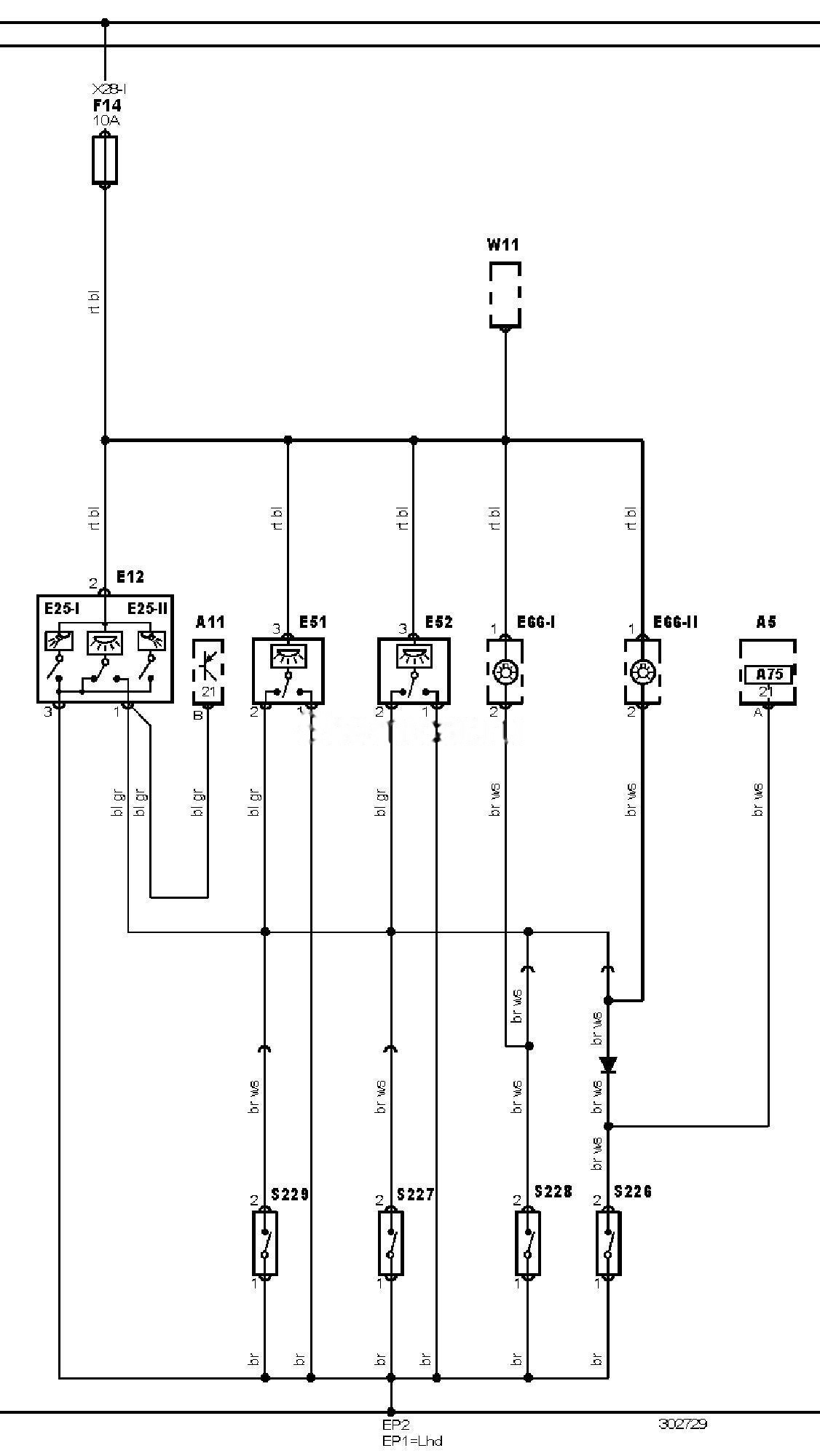

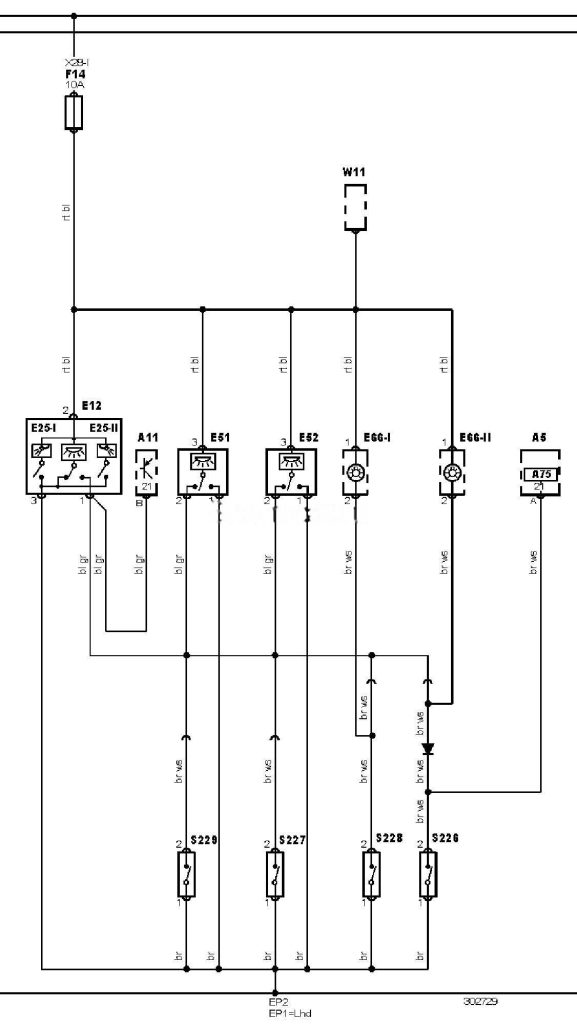

Електросхема ламп освітлення салону — Без електроприводу склопідйомників.
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E25-1 |
Лампа місцевого підсвічування, єдина 1 |
|
E25-2 |
Лампа місцевого підсвічування, єдина 2 |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E66-1 |
Габаритна лампа(и) дверей 1 |
|
E66-2 |
Габаритна лампа(и) дверей 2 |
|
F14 |
Запобіжник |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
W11 |
Запасний провід (джгут проводів) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
