Електросхема обігрівача скла Seat Leon 1 (1M)

Електрична схема обігрівача скла Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

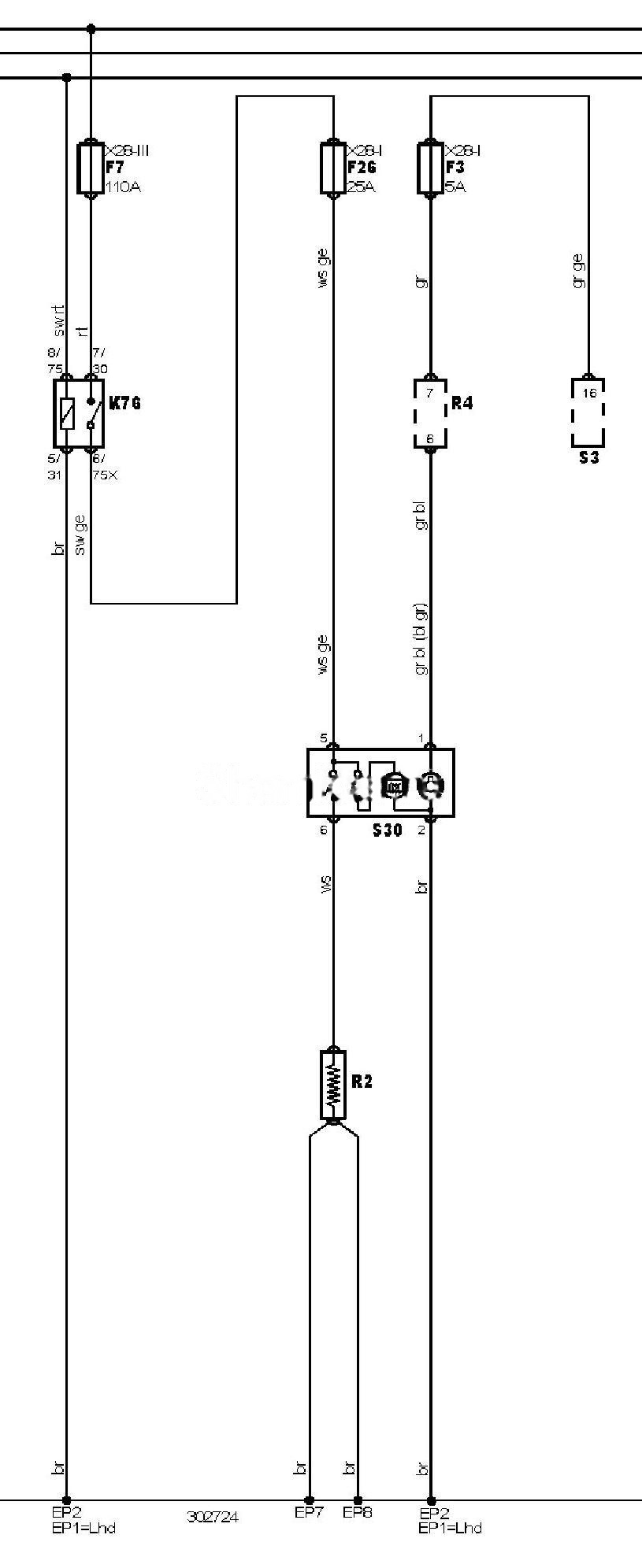

Електросхема обігрівача скла.

Електросхема обігрівача скла Seat Leon 1 (1M) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP1	Точка маси
EP2	Точка маси
EP7	Точка маси
EP8	Точка маси
F3	Запобіжник
F7	Запобіжник
F26	Запобіжник
K76	Реле допоміжних ланцюгів запалювання
R2	Обігрівач заднього скла
R4	Реостат підсвічування комбінації приборів
S3	Вимикач фар
S30	Вимикач обігрівача заднього скла
X	Замок запалювання — “ACC”
X28-1	Блок запобіжників/реле, панель приладів 1
X28-3	Блок запобіжників/реле, моторний відсік

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Seat Leon 1 (1M)
