Електросхема обігрівача скла Seat Ibiza 3 (6L)

Електрична схема обігрівача скла Seat Ibiza 3 (6L) 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

Електросхема обігрівача скла.

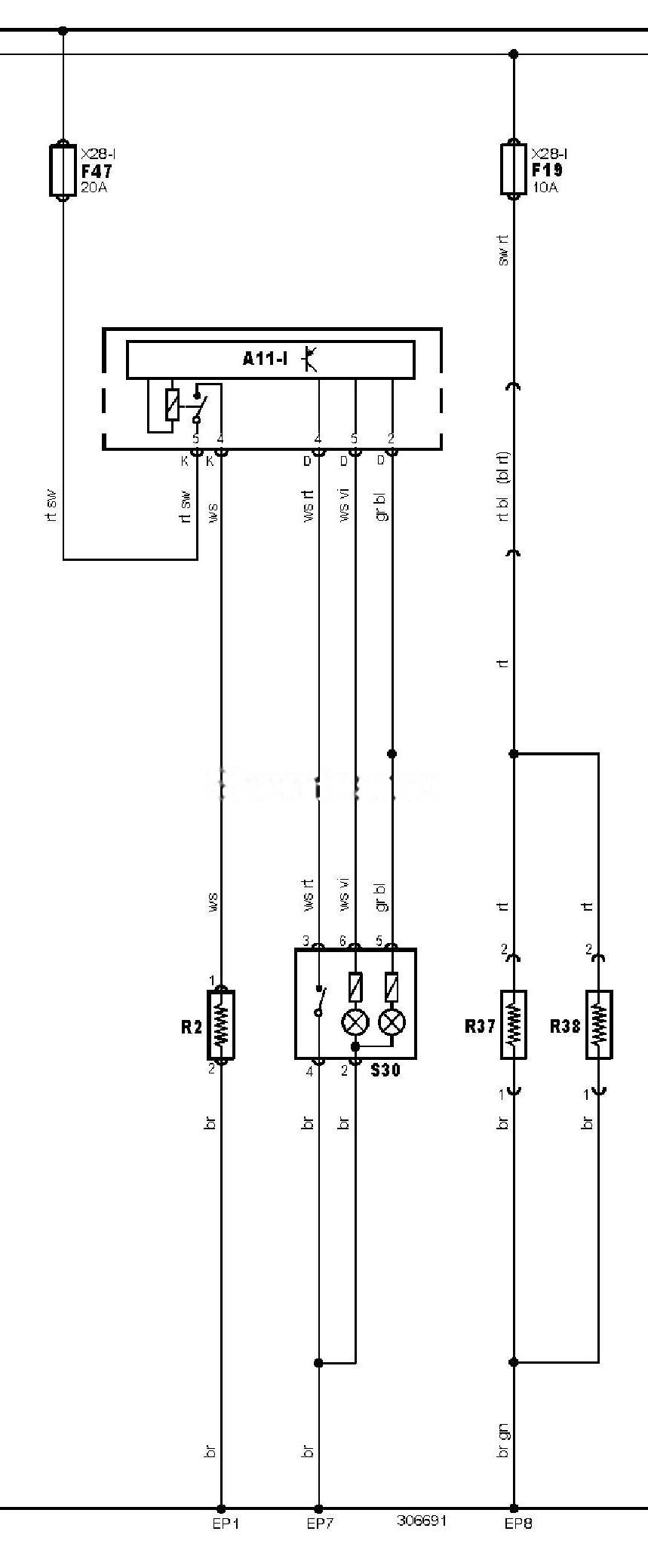

Електросхема обігрівача скла Seat Ibiza 3 (6L) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
F19	Запобіжник
F47	Запобіжник
R2	Обігрівач заднього скла
R37	Обігрівач форсунки омивача лобового скла (лівий або єдиний)
R38	Обігрівач форсунки омивача лобового скла (правий)
S30	Вимикач обігрівача заднього скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
