Електросхема мультимедіа-системи тип 2 Seat Ibiza 3 (6L)

Електрична схема мультимедіа-системи Seat Ibiza 3 (6L) 2004, 2005, 2006, 2007, 2008 року випуску.

Електросхема мультимедіа-системи — Радіо/CD-плеєр (05.2004-).

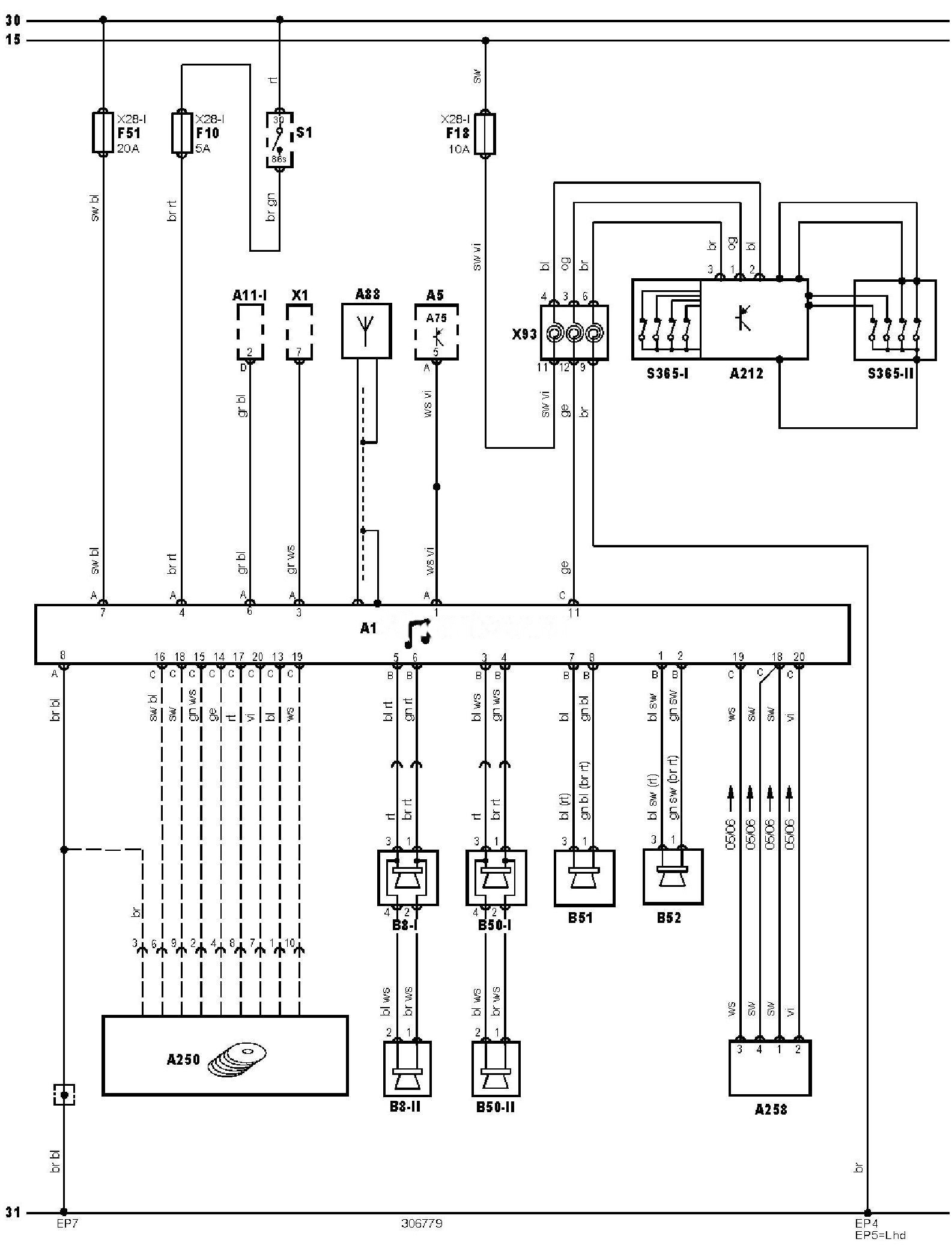

Електросхема мультимедіа-системи тип 2 Seat Ibiza 3 (6L) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
A5	Комбінація приборів
A75	Блок керування комбінацією приборів
A88	Підсилювач сигналу антени
A212	Блок керування електрообладнанням керма
A250	CD-чейнджер
A258	Блок керування інтерфейсом аудіосистеми
B51	Динамік аудіосистеми, лівий задній
B52	Динамік аудіосистеми, правий задній
F10	Запобіжник
F18	Запобіжник
F51	Запобіжник
S1	Замок запалювання
X1	Діагностичний роз’єм (DLC)
X93	Спіральний провід (SRS)

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
