Електрична схема освітлення салону Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

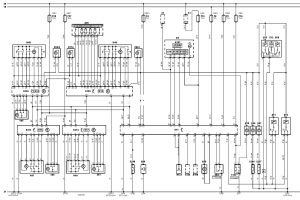

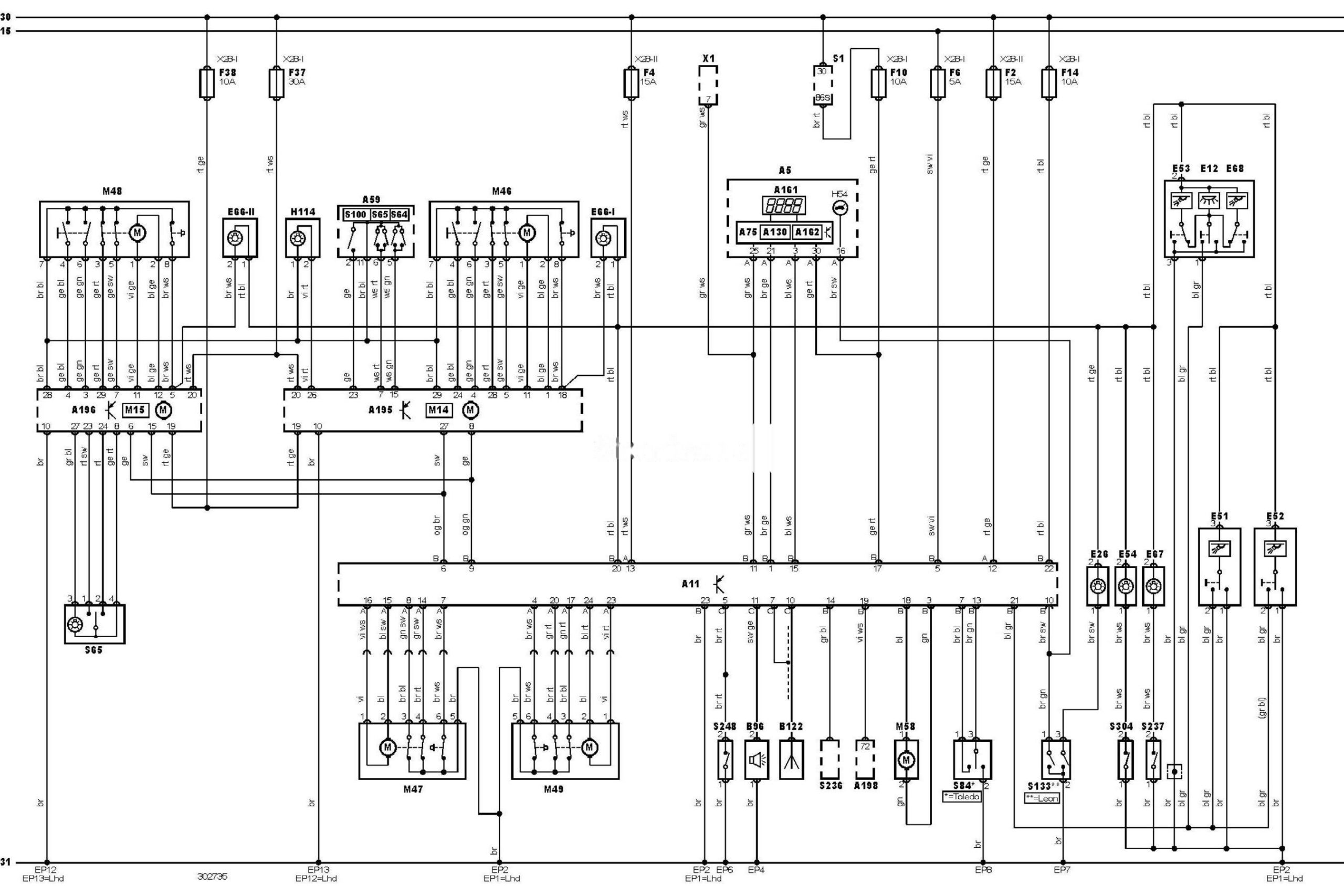

Електросхема ламп освітлення салону — Без електроприводу задніх склопідйомників.
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A59 |
Блок перемикачів керування електроприводом склопідйомників |
|
A75 |
Блок керування комбінацією приборів |
|
A130 |
Блок діагностики |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок керування іммобілайзером |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
A198 |
Електронний блок керування SRS |
|
B96 |
Звуковий сигнал протиугінної системи |
|
B122 |
Датчик сигналів протиугінної системи |
|
EP1 |
Точка маси |
|
EP12 |
Точка маси |
|
EP13 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E51 |
Лампа місцевого освітлення (задня ліва) |
|
E52 |
Лампа місцевого освітлення (задня права) |
|
E53 |
Лампа місцевого освітлення (з боку пасажира) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E66-1 |
Габаритна лампа(и) дверей 1 |
|
E66-2 |
Габаритна лампа(и) дверей 2 |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E68 |
Лампа місцевого освітлення (з боку водія) |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F10 |
Запобіжник |
|
F14 |
Запобіжник |
|
F37 |
Запобіжник |
|
F38 |
Запобіжник |
|
H54 |
Індикатор відкритого багажника / задніх дверей |
|
H114 |
Індикатор центрального замка |
|
M14 |
Електродвигун приводу склопідйомника дверей водія |
|
M15 |
Електродвигун приводу склопідйомника дверей пасажира |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задні двері) |
|
S1 |
Замок запалювання |
|
S64 |
Вимикач електроприводу склопідйомника (двері водія) |
|
S65 |
Вимикач електроприводу склопідйомника (двері пасажира) |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S100 |
Головний вимикач центрального замка |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S236 |
Вимикач блокування лючка/кришки паливної горловини |
|
S237 |
Вимикач підсвічування косметичного дзеркала (з боку пасажира або єдиного) |
|
S248 |
Кінцевий вимикач протиугінної системи, капот |
|
S304 |
Вимикач підсвічування косметичного дзеркала (з боку водія) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, панель приладів 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
