Електрична схема очищувачів та омивачів Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

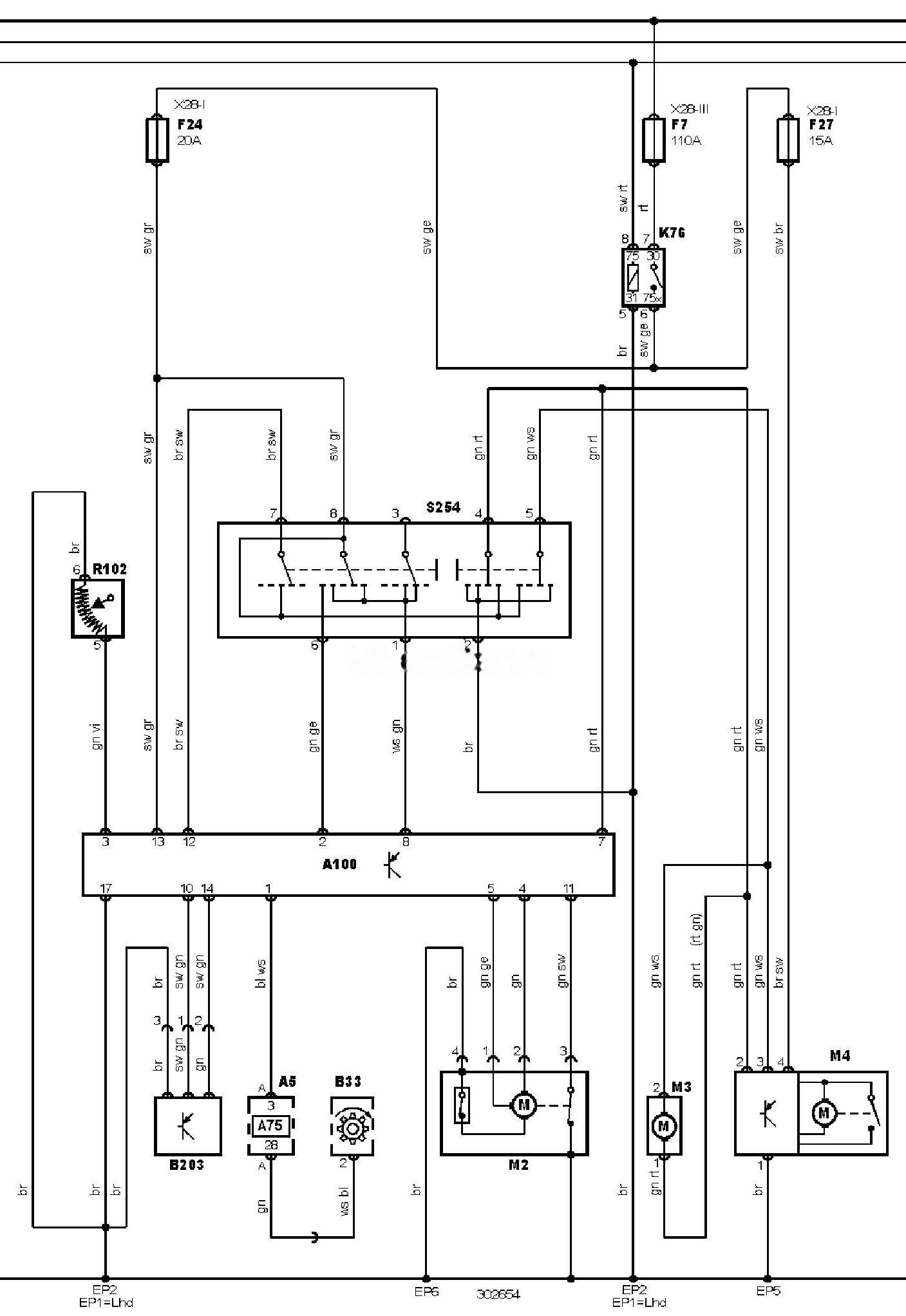

Електросхема очищувачів та омивачів.
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A75 |
Блок керування комбінацією приборів |
|
A100 |
Блок керування очищувачем лобового скла |
|
B33 |
Датчик швидкості автомобіля |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
F7 |
Запобіжник |
|
F24 |
Запобіжник |
|
F27 |
Запобіжник |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
R102 |
Регулятор переривчастого режиму роботи очищувача лобового скла |
|
S254 |
Перемикач режимів роботи очищувача лобового скла |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
