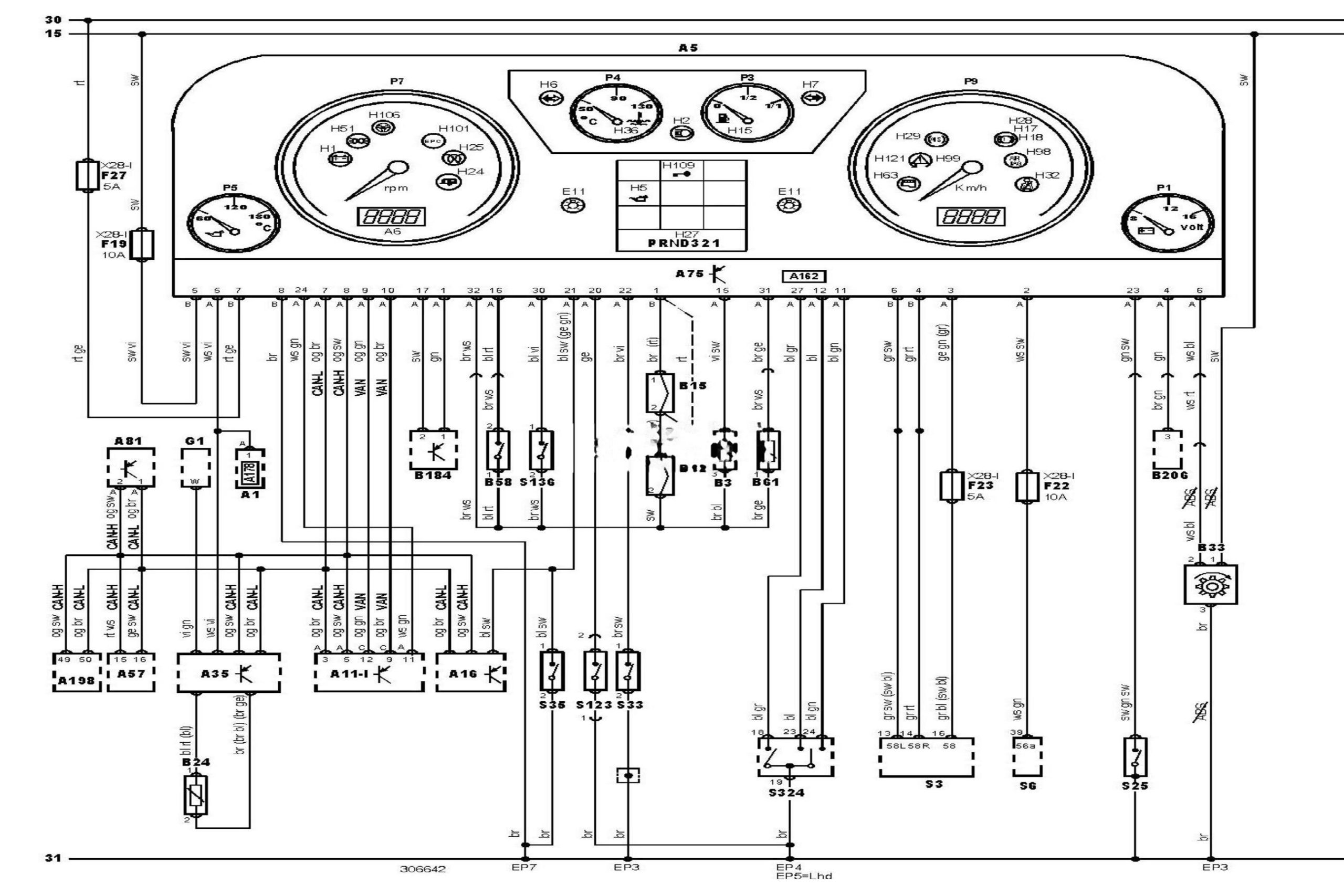

Електрична схема панелі приборів Seat Ibiza 3 (6L) 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.
Електросхема панелі приборів та комбінації приладів.
Позначення до електричної схеми Seat
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приладів |
|
A6 |
Годинник |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приладів |
|
A81 |
Блок керування підсилювачем керма |
|
A162 |
Електронний блок керування іммобілайзером |
|
A178 |
Блок керування навігаційною системою |
|
A198 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B15 |
Датчик зносу гальмівної колодки (правої задньої) |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B58 |
Датчик низького рівня охолоджувальної рідини |
|
B61 |
Датчик температури навколишнього повітря |
|
B184 |
Кільцева антена іммобілайзера |
|
B206 |
Датчик стану моторної оливи |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
F19 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F27 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторної оливи |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H24 |
Індикатор наявності причепа |
|
H25 |
Індикатор свічок розжарювання |
|
H27 |
Індикатор(и) системи перемикання передач |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристегнутих ременів безпеки |
|
H36 |
Індикатор низького рівня охолоджувальної рідини |
|
H51 |
Індикатор попередження про невиключені габарити |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H98 |
Індикатор SRS |
|
H99 |
Індикатор протибуксувальної системи |
|
H101 |
Індикатор несправності системи керування дросельною заслінкою |
|
H106 |
Індикатор підсилювача керма |
|
H109 |
Індикатор іммобілайзера |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
P1 |
Вольтметр |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P5 |
Покажчик температури моторної оливи |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску оливи |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S123 |
Датчик непристегнутого ременя безпеки водія |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S324 |
Перемикач режимів роботи цифрового дисплея |
|
VAN |
Шина даних VAN |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
