Електрична схема подушок безпеки BMW 3 (E46) 1999, 2000, 2001 року випуску.

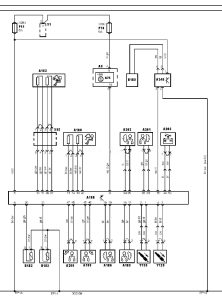

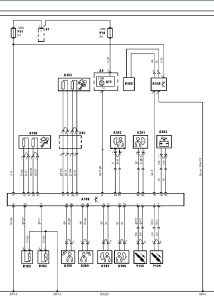

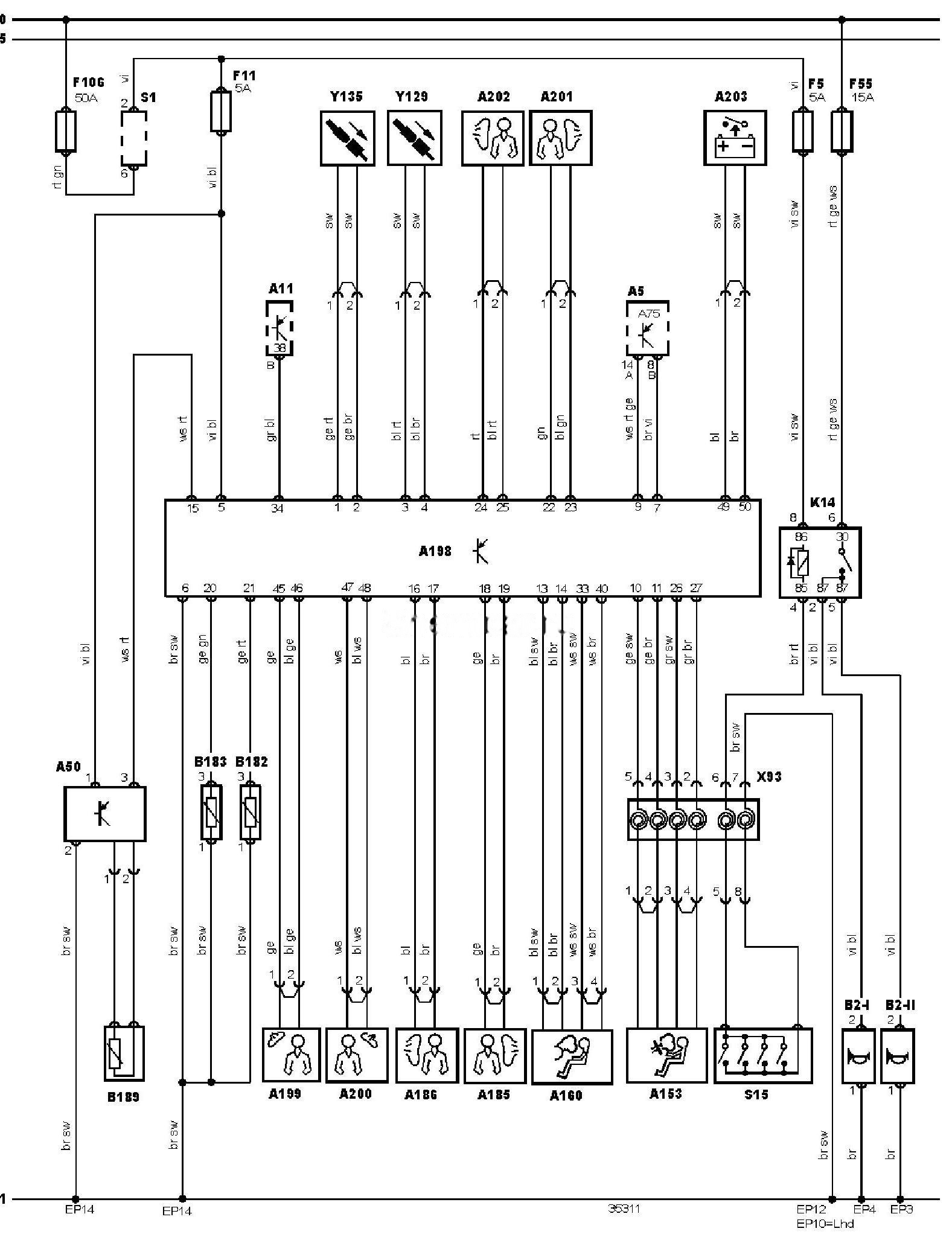

Електросхема подушок безпеки
Позначення до електричної схеми BMW 3 (E46)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A50 |
Блок керування електроприводом сидіння |
|
A75 |
Блок керування комбінацією приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A199 |
Верхня подушка безпеки водія |
|
A200 |
Верхня подушка безпеки пасажира |
|
A201 |
Бічна подушка безпеки, ліва задня |
|
A202 |
Бічна подушка безпеки, права задня |
|
A203 |
Блок захисту (відключення) акумуляторної батареї при аварії |
|
B2-1 |
Звуковий сигнал (подвійний) |
|
B2-2 |
Звуковий сигнал (подвійний) |
|
B182 |
Бічний датчик удару, з боку водія |
|
B183 |
Бічний датчик удару, з боку пасажира |
|
B189 |
Датчик наявності пасажира на сидінні |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
EP14 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
F5 |
Запобіжник |
|
F11 |
Запобіжник |
|
F55 |
Запобіжник |
|
F106 |
Запобіжник |
|
K14 |
Реле звукового сигналу |
|
S1 |
Замок запалювання |
|
S15 |
Вимикач звукового сигналу |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
