Електрична схема подушок безпеки MG ZT, ZT-T 2001, 2002, 2003, 2004, 2005 року випуску.

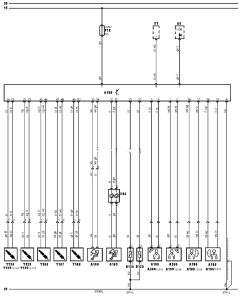

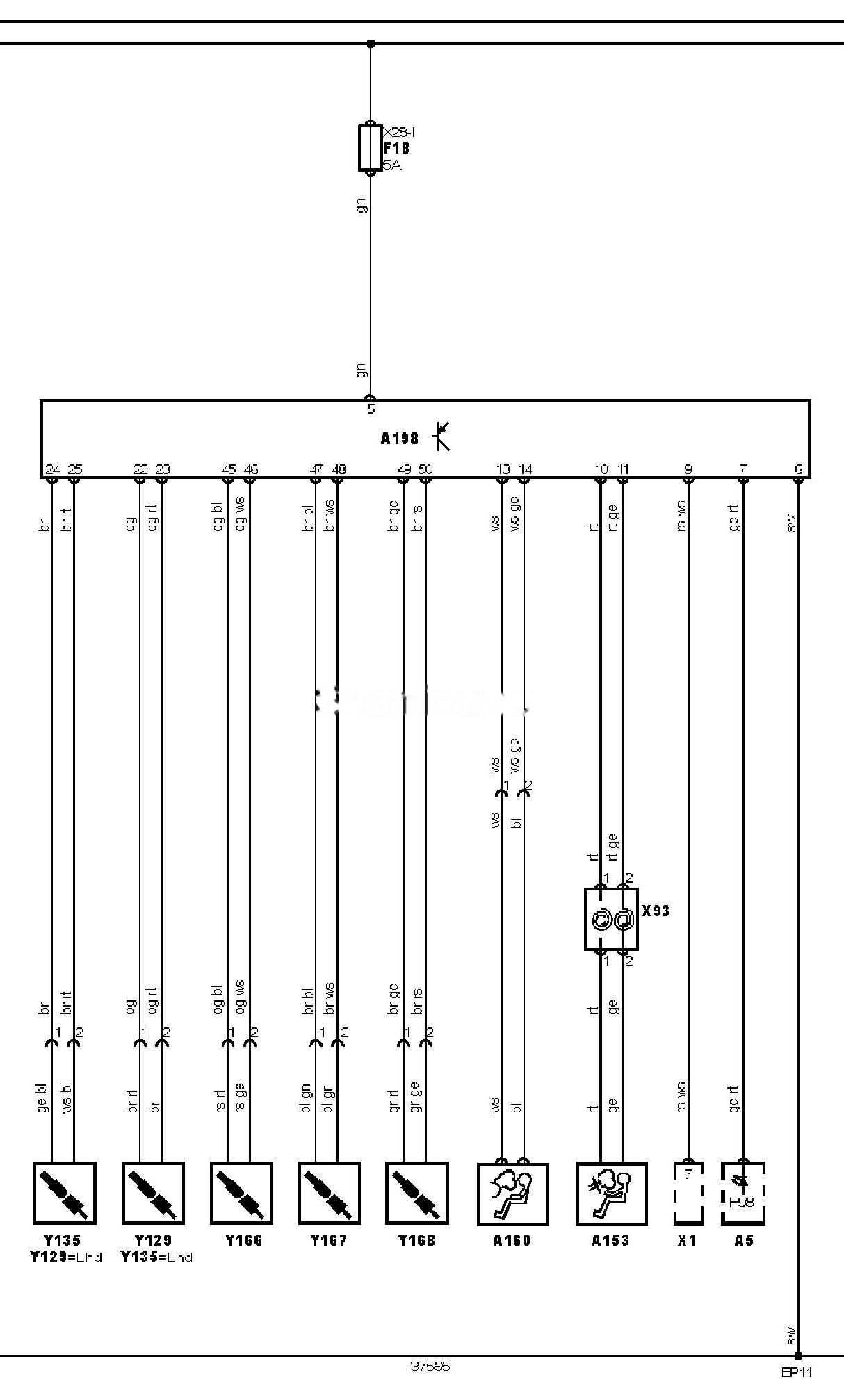

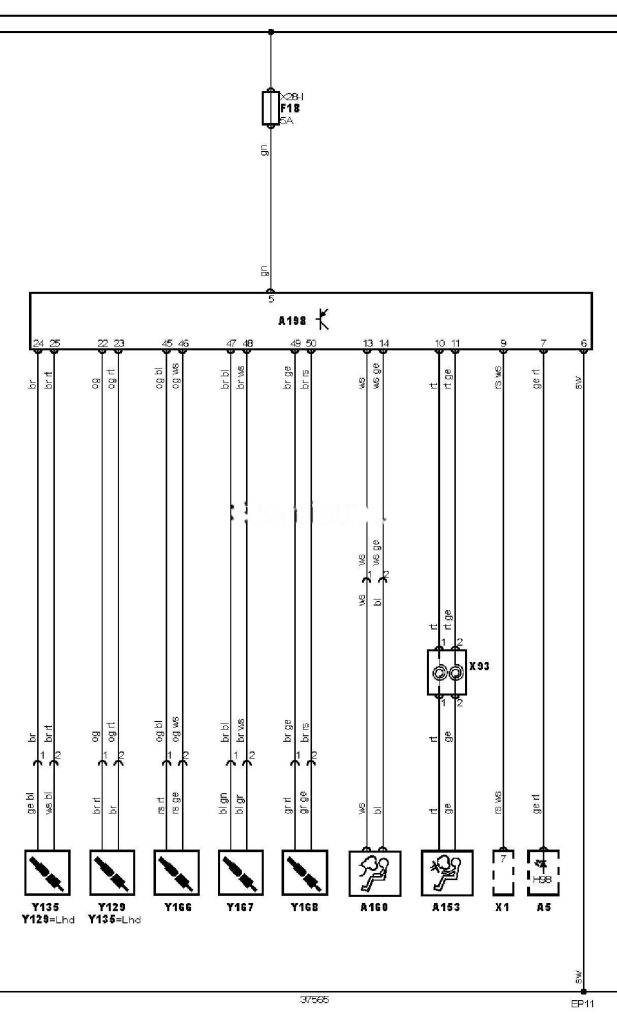

Електросхема подушок безпеки — Водія та пасажира.
Позначення до електричної схеми MG ZT
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
EP11 |
Точка маси |
|
F18 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X93 |
Замок запалювання — “ACC” |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
|
Y168 |
Переднатягувач ременя безпеки (центральний задній) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
