Електросхема подушок безпеки тип 1 MG ZS

Електрична схема подушок безпеки MG ZS 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема подушок безпеки — 4 дв.

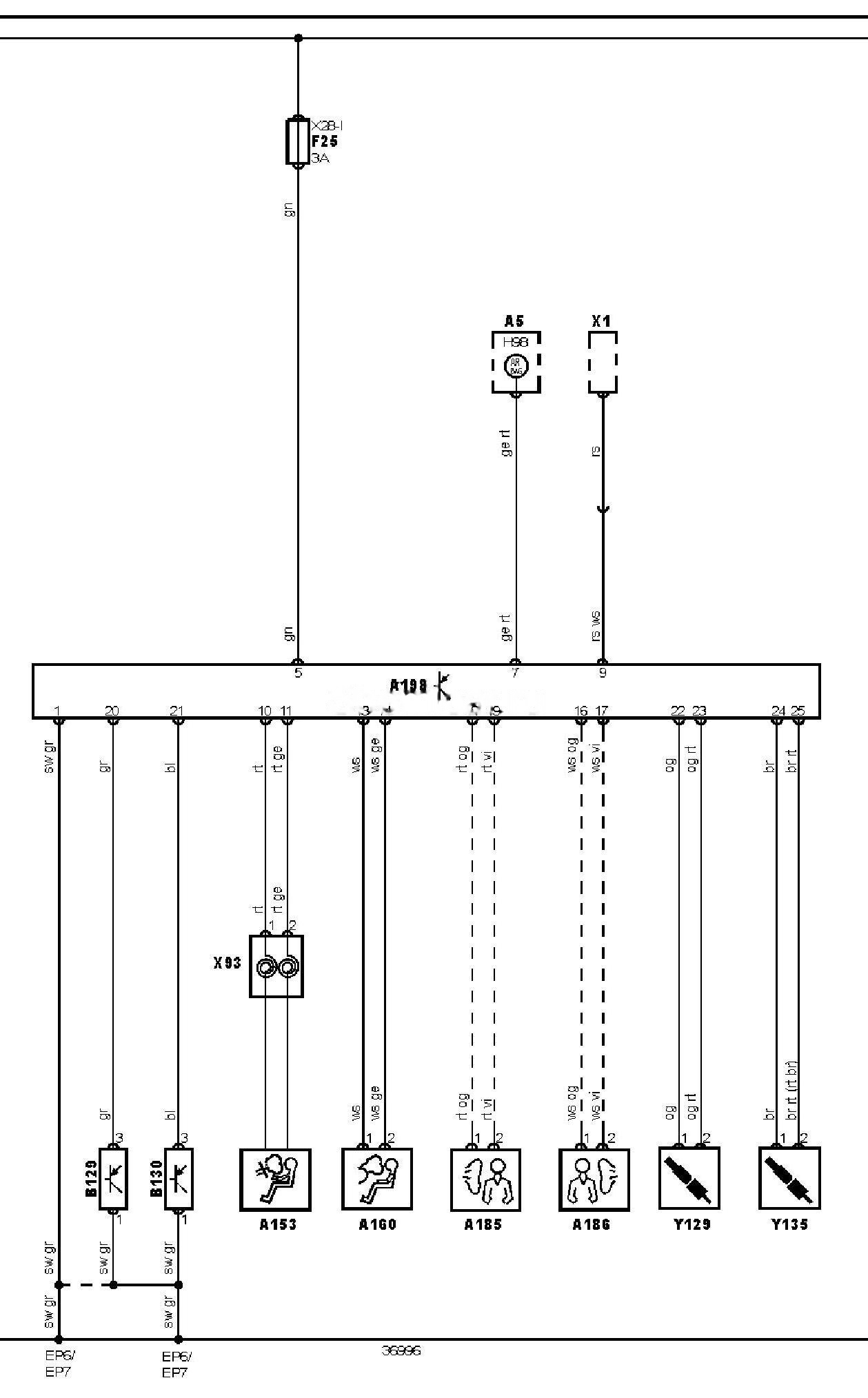

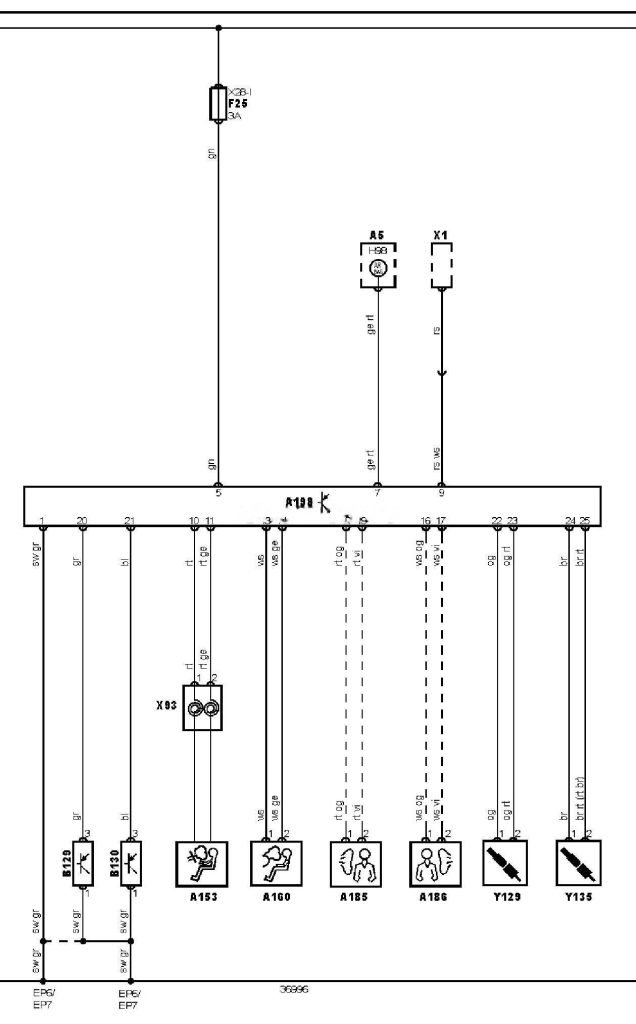

Електросхема подушок безпеки тип 1 MG ZS — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

позначення до електричної схеми MG ZS

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
A185	Бокова подушка безпеки водія
A186	Бокова подушка безпеки пасажира
A198	Електронний блок управління SRS
B129	Датчик удару SRS, з боку пасажира
B130	Датчик удару SRS, з боку водія
EP6	Точка маси
EP7	Точка маси
F25	Запобіжник
H98	Індикатор SRS
X1	Діагностичний роз’єм (DLC)
X93	Спіральний провід (SRS)
Y129	Переднатягувач ременя безпеки пасажира
Y135	Переднатягувач ременя безпеки водія

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В MG ZS
