Електросхема очищувачів та омивачів тип 1 MG ZS

Електрична схема очищувачів та омивачів MG ZS 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема очищувачів та омивачів — 4 дв.

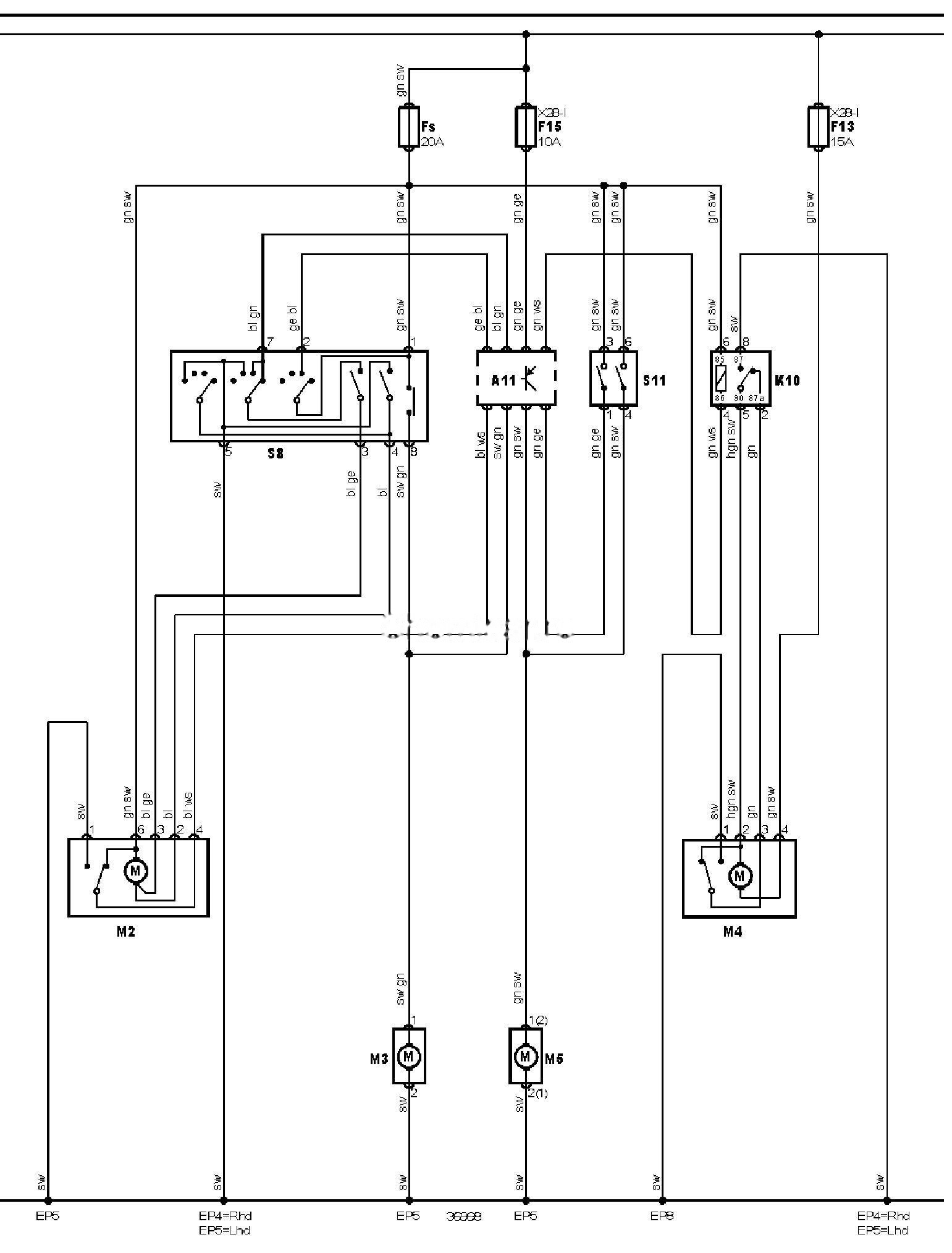

Електросхема очищувачів та омивачів тип 1 MG ZS — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми MG ZS

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP4	Точка маси
EP5	Точка маси
EP8	Точка маси
F	Запобіжник
F13	Запобіжник
F15	Запобіжник
K10	Реле очищувача/омивача заднього скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
S8	Перемикач керування очищувачем / омивачем лобового скла
S11	Вимикач омивача заднього скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В MG ZS

Дана схема взята з відкритих джерел в інтернеті. Вона розміщена виключно в ознайомлювальних цілях для допомоги автовласникам. Ми не привласнюємо авторство цих матеріалів. Якщо ви є законним правовласником цієї схеми та заперечуєте проти її розміщення — будь ласка, зв’яжіться з нами, і ми негайно видалимо відповідний контент.

Дана електрична схема автомобіля може відрізнятися залежно від комплектації, року випуску та регіону. Адміністрація сайту не гарантує 100% точність, актуальність або повноту наданої схеми. Використовуйте її на власний розсуд.

Ми не несемо відповідальності за будь-які прямі чи непрямі збитки, несправності електроніки, механічні пошкодження автомобіля або травми, отримані внаслідок використання даного матеріалу. Будь-які маніпуляції з проводкою авто ви виконуєте на свій страх і ризик.
