Електрична схема звукового сигналу Ford Transit Connect 2002, 2003, 2004, 2005, 2006 року випуску.

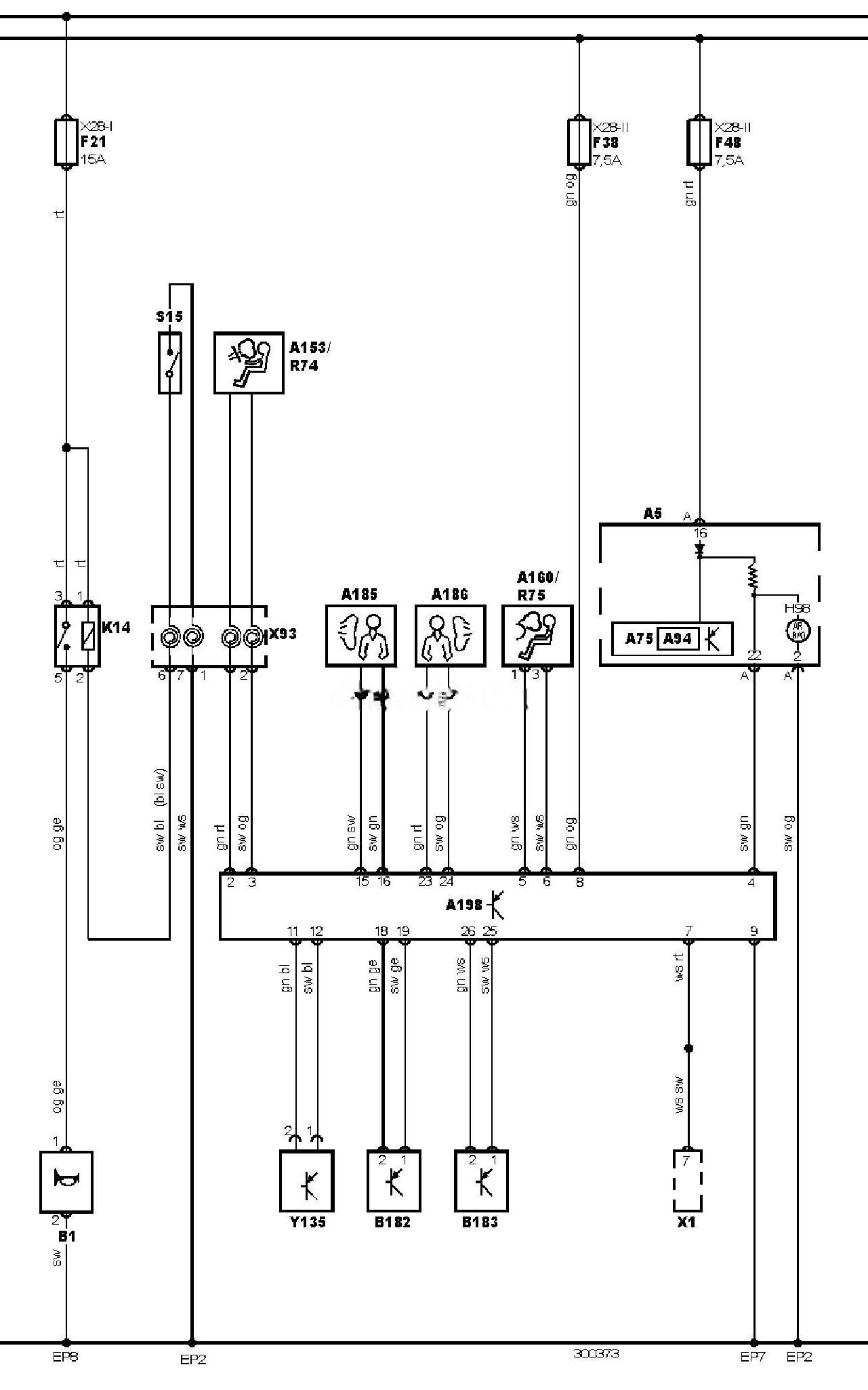

Електросхема звукового сигналу.
Позначення до електричної схеми Ford Transit Connect
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A75 |
Блок керування комбінацією приборів |
|
A94 |
Інтегроване реле/блок керування |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
B1 |
Звуковий сигнал |
|
B182 |
Бічний датчик удару, з боку водія |
|
B183 |
Бічний датчик удару, з боку пасажира |
|
EP2 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
F21 |
Запобіжник |
|
F38 |
Запобіжник |
|
F48 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
K14 |
Реле звукового сигналу |
|
R74 |
Електровосплавник подушки безпеки водія |
|
R75 |
Електровосплавник подушки безпеки пасажира |
|
S15 |
Вимикач звукового сигналу |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-2 |
Блок запобіжників/реле, панель приладів |
|
X93 |
Спіральний провід (SRS) |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
