Електросхема звукового сигналу Opel Combo-С

Електрична схема звукового сигналу Opel Combo-С 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 року випуску.

Електросхема звукового сигналу.

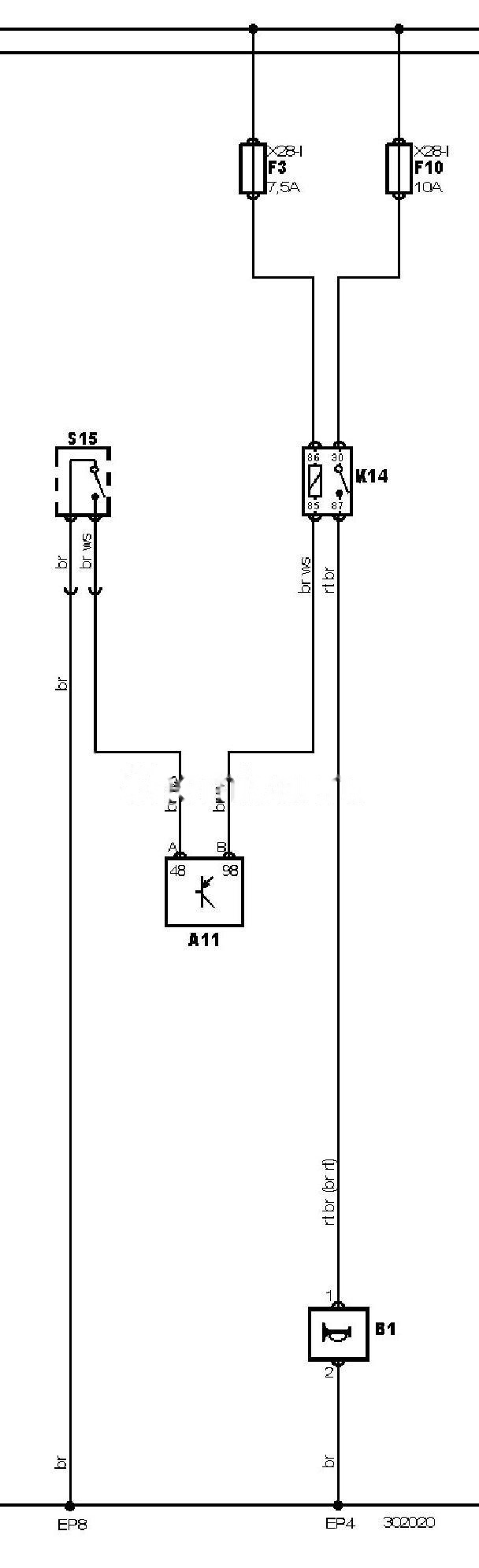

Електросхема звукового сигналу Opel Combo-С — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Opel Combo-С

15	Замок запалювання — запалювання УВІМК
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
B1	Звуковий сигнал (єдиний)
EP4	Точка маси
EP8	Точка маси
F3	Запобіжник
F10	Запобіжник
K14	Реле звукового сигналу
S15	Вимикач звукового сигналу
X28-1	Блок запобіжників/реле

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
