Електрична схема звукового сигналу Opel Vivaro A2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 року випуску.

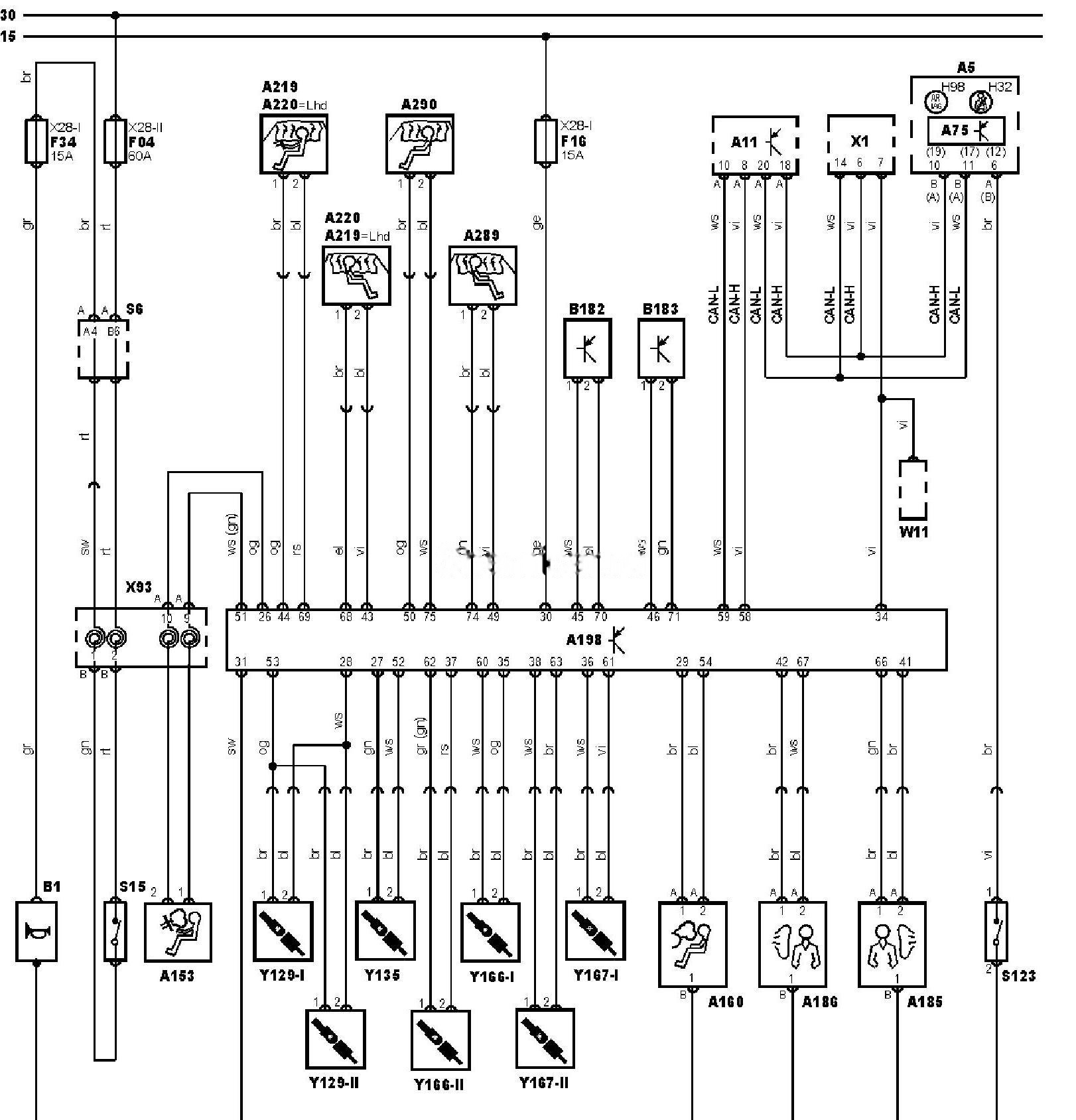

Електросхема звукового сигналу (10.2003-).
Позначення до електричної схеми Opel Vivaro
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A219 |
Бічна шторка безпеки (з боку водія) |
|
A220 |
Бічна шторка безпеки (з боку пасажира) |
|
A289 |
Шторка безпеки, ліва задня |
|
A290 |
Шторка безпеки, права задня |
|
B1 |
Звуковий сигнал (єдиний) |
|
B182 |
Бічний датчик удару, з боку водія |
|
B183 |
Бічний датчик удару, з боку пасажира |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP5 |
Точка маси |
|
F04 |
Запобіжник |
|
F16 |
Запобіжник |
|
F34 |
Запобіжник |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H98 |
Індикатор SRS |
|
S6 |
Комбінований перемикач |
|
S15 |
Вимикач звукового сигналу |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
W11 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 2 |
|
X93 |
Спіральний провід (SRS) |
|
Y129-1 |
Переднатягувач ременя безпеки пасажира 1 |
|
Y129-2 |
Переднатягувач ременя безпеки пасажира 2 |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166-1 |
Переднатягувач ременя безпеки, ззаду зліва 1 |
|
Y166-2 |
Переднатягувач ременя безпеки, ззаду зліва 2 |
|
Y167-1 |
Переднатягувач ременя безпеки, ззаду справа 1 |
|
Y167-2 |
Переднатягувач ременя безпеки, ззаду справа 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
