Електрична схема АКПП Citroen C4 2008, 2009, 2010, 2011 року випуску.

Електросхема АКПП 05.2008-

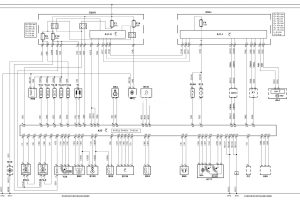

Електросхема АКПП тип 2 Citroen C4 2004-2011
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Сitroen C4

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A14

Блок управління перемиканням передач

A35

Електронний блок управління двигуном (ECM)

A57

Електронний блок управління трансмісією (TCM)

CAN-H

Шина даних CAN — високий рівень

CAN-L

Шина даних CAN — низький рівень

EP1

Точка маси

F4

Запобіжник

F5

Запобіжник

F6

Запобіжник

F10

Запобіжник

F13

Запобіжник

K269

Реле блокування селектора (діапазон “P”)

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S249

Датчик положення селектора

S253

Перемикач вибору режиму роботи трансмісії

VAN

Шина даних VAN

X1

Діагностичний роз’єм (DLC)

Y117

Блок клапанів трансмісії



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
