Електрична схема двигуна Opel Combo-B 1993, 1994, 1995, 1996, 1997,1998, 1999 року випуску.

Електросхема системи управління двигуном C14NZ: Multec central 1.4 літра.

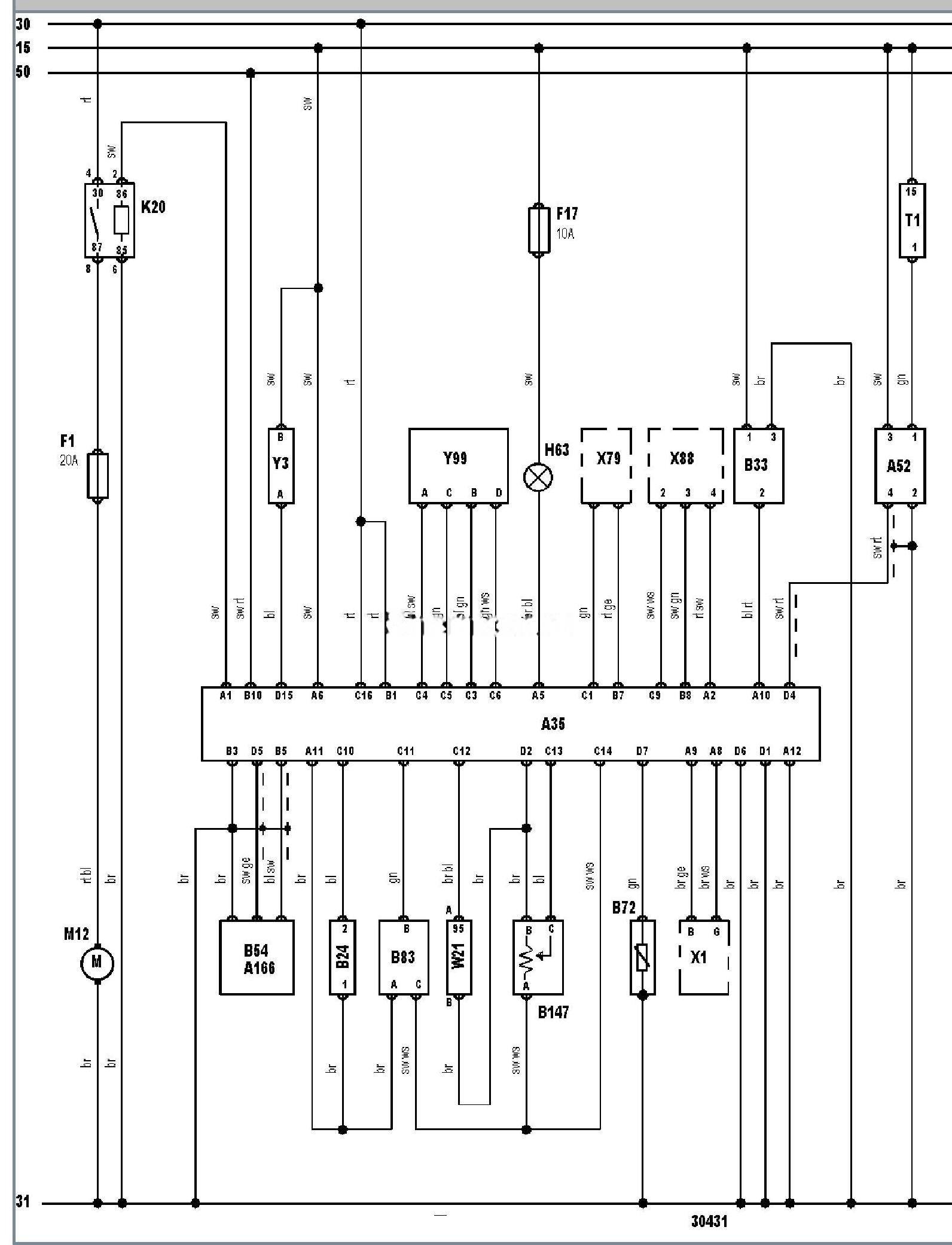

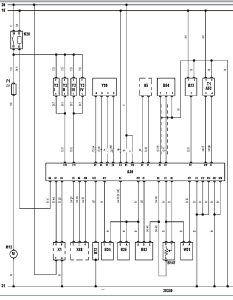

Електросхема двигуна C14NZ Opel Combo-B
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Combo-B

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A166

Розподільник

B24

Датчик температури охолоджуючої рідини

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B72

Кисневий датчик

B83

Датчик абсолютного тиску повітря у впускному колекторі

B147

Датчик положення дросельної заслінки

F1

Запобіжник

F17

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K20

Реле паливного насоса

M12

Паливний насос

T1

Котушка запалювання

W21

Октан-коректор

X1

Діагностичний роз’єм (DLC)

X79

Роз’єм КПП — АКПП

X88

Роз’єм кондиціонера

Y3

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
