Електрична схема двигуна Opel Combo-B 1993, 1994, 1995, 1996, 1997,1998, 1999 року випуску.

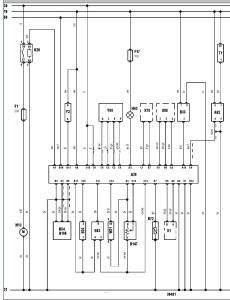

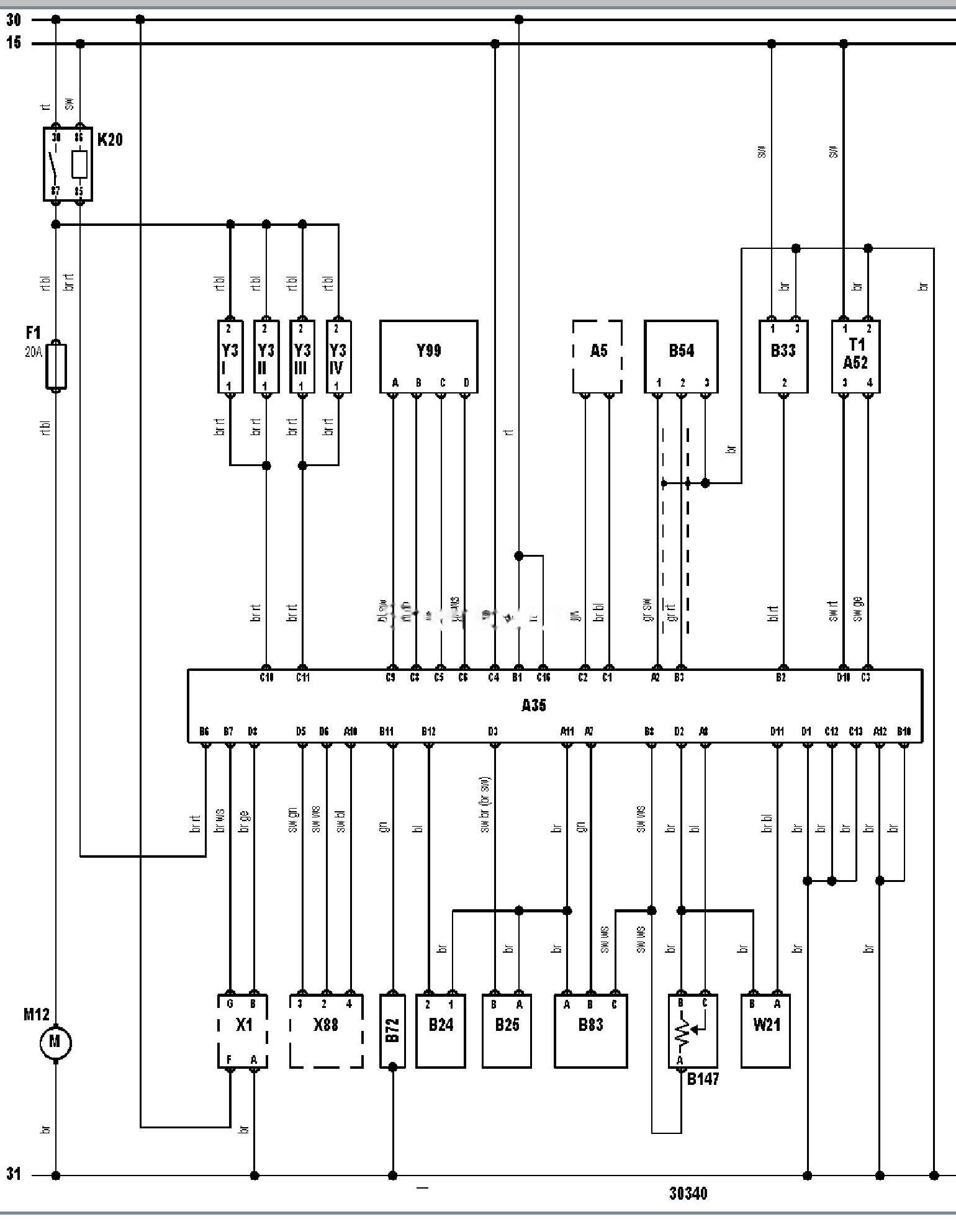

Електросхема системи управління двигуном C14SE: Multec-M 1.4 літра.
Позначення до електричної схеми Opel Combo-B
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок управління двигуном |
|
A52 |
Комутатор системи запалювання |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B72 |
Кисневий датчик |
|
B83 |
Датчик абсолютного тиску повітря у впускному колекторі |
|
B147 |
Датчик положення дросельної заслінки |
|
F1 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
M12 |
Паливний насос |
|
T1 |
Котушка запалювання |
|
W21 |
Октан-коректор |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X88 |
Роз’єм кондиціонера |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
