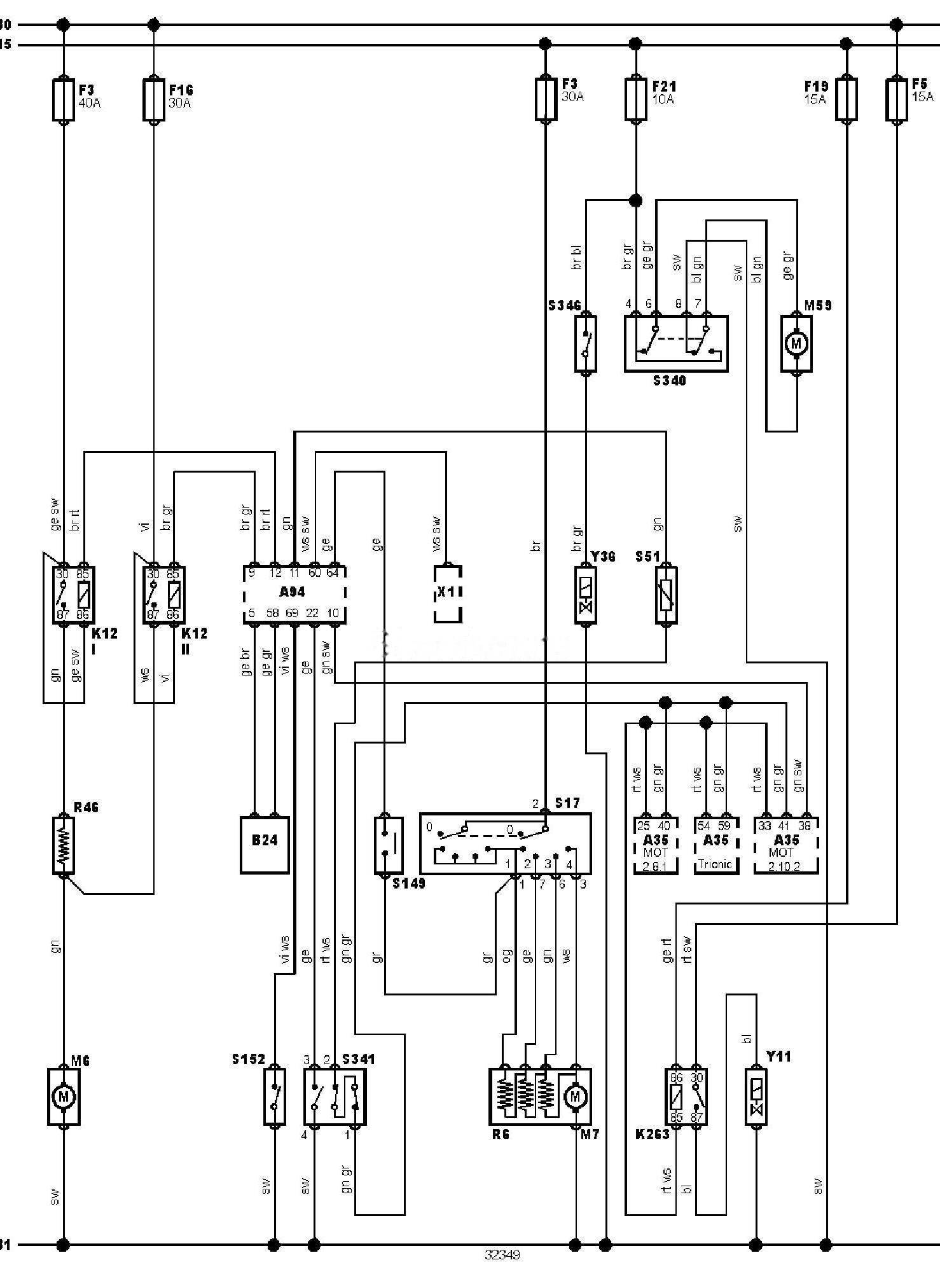

Електрична схема кондиціонера Saab 900 1995 року випуску.
Електросхема кондиціонера (1995).
Позначення до електричної схеми Saab
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A94 |
Інтегроване реле/блок керування |
|
B24 |
Датчик температури охолоджувальної рідини |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
F16 |
Запобіжник |
|
F19 |
Запобіжник |
|
F21 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K263 |
Реле відключення електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M59 |
Електродвигун заслінки перемикання забору повітря |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S51 |
Датчик-вимикач по температурі випарника кондиціонера |
|
S149 |
Головний вимикач кондиціонера |
|
S152 |
Датчик-вимикач по високому тиску холодоагенту в системі кондиціонування |
|
S340 |
Перемикач забору повітря |
|
S341 |
Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S346 |
Вимикач керування клапаном охолоджувальної рідини в опалювачі |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
