Електрична схема кондиціонера Rover 75 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема кондиціонера — Автоматичне керування температурою.

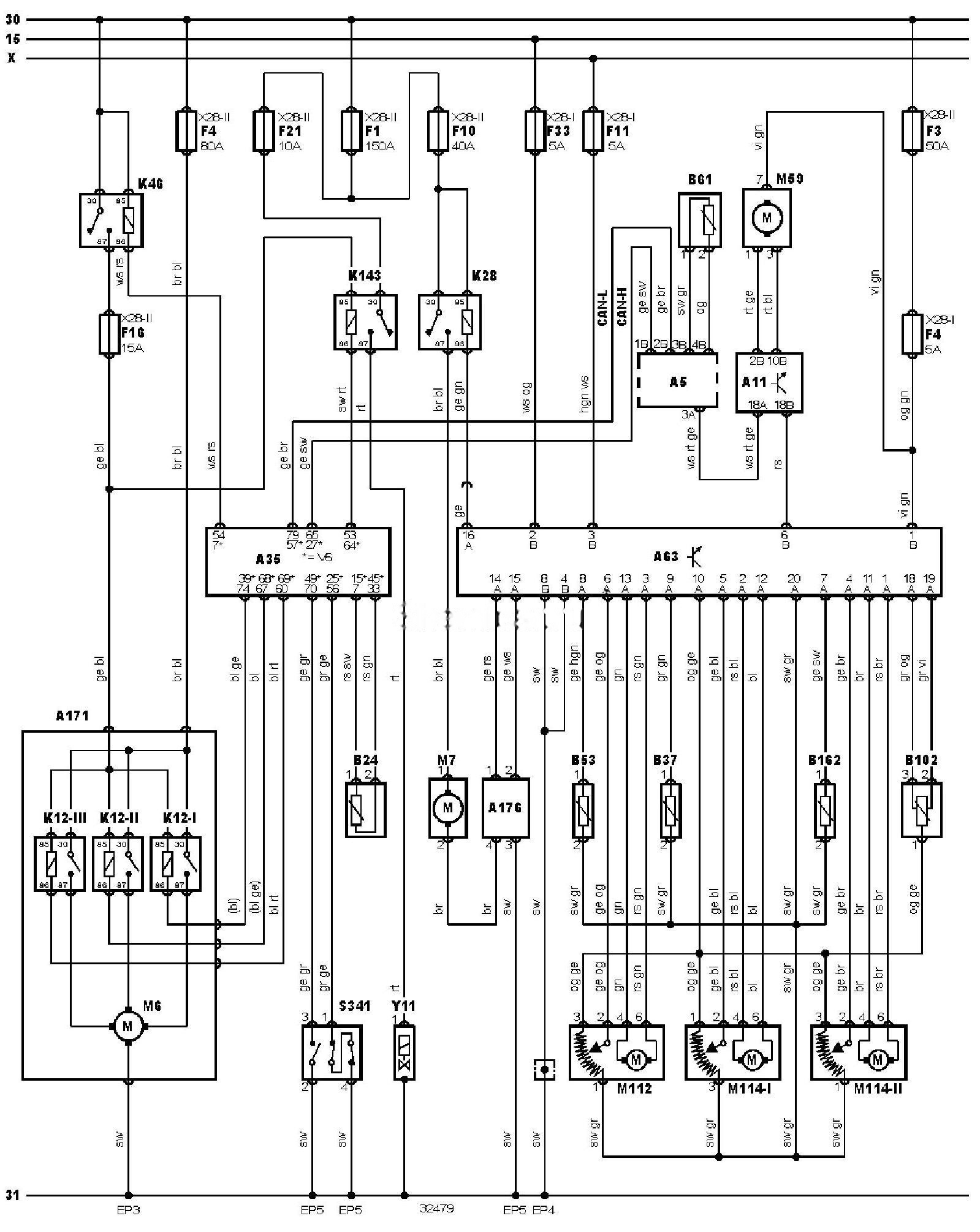

Електросхема кондиціонера тип 2 Rover 75
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Rover

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок керування

A35

Електронний блок керування двигуном

A63

Електронний блок керування кондиціонером

A171

Блок реле

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

B24

Датчик температури охолоджувальної рідини

B37

Датчик температури повітря в салоні

B53

Датчик температури за випарником

B61

Датчик температури навколишнього повітря

B102

Датчик сонячного світла (система кондиціонування)

B162

Датчик температури радіатора опалювача

F1

Запобіжник

F3

Запобіжник

F4

Запобіжник

F10

Запобіжник

F11

Запобіжник

F16

Запобіжник

F21

Запобіжник

F33

Запобіжник

K12-1

Реле електродвигуна вентилятора системи охолодження

K12-2

Реле електродвигуна вентилятора системи охолодження

K12-3

Реле електродвигуна вентилятора системи охолодження

K28

Реле електродвигуна вентилятора опалювача

K46

Реле системи керування двигуном

K143

Реле електромагнітної муфти компресора кондиціонера

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M59

Електродвигун заслінки перемикання забору повітря

M112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

M114-1

Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

M114-2

Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

S341

Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування

X

Замок запалювання — допоміжні ланцюги

X28-1

Блок запобіжників/реле — панель приборів

X28-2

Блок запобіжників/реле — моторний відсік

Y11

Електромагнітна муфта компресора кондиціонера

Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
