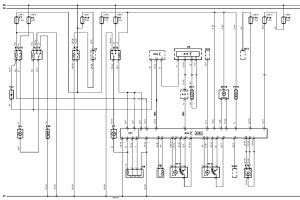

Електрична схема кондиціонера Toyota Avensis 2 (T25) 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

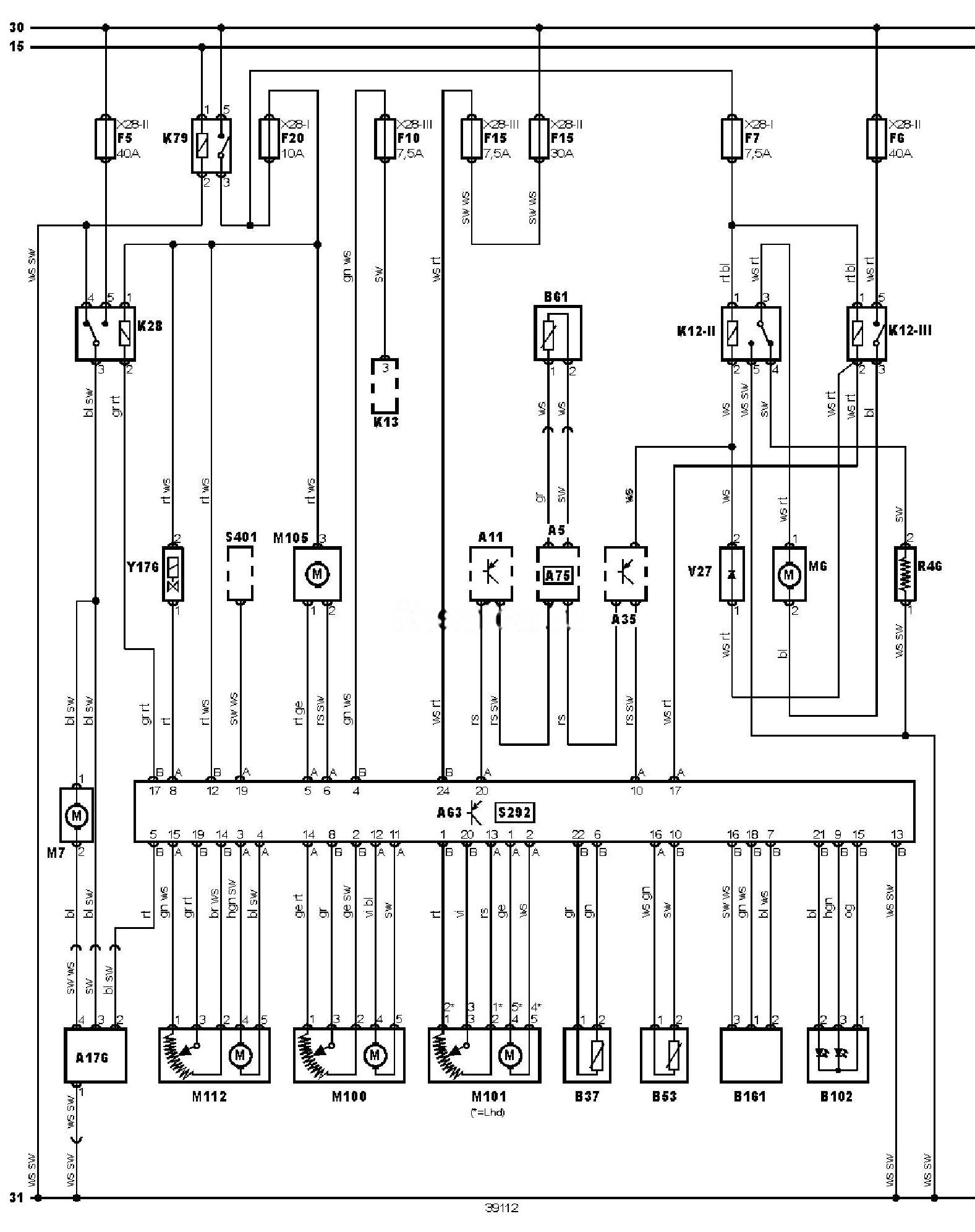

Електросхема кондиціонера — Автоматичне керування температурою.
Позначення до електричної схеми Toyota
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F10 |
Запобіжник |
|
F15 |
Запобіжник |
|
F20 |
Запобіжник |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K12-3 |
Реле 3 електродвигуна вентилятора системи охолодження |
|
K13 |
Реле обігрівача заднього скла |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K79 |
Реле основних ланцюгів |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M100 |
Електродвигун приводу заслінки змішування потоків повітря з боку водія (кондиціонер/опалювач) |
|
M101 |
Електродвигун приводу заслінки змішування потоків повітря з боку пасажира (кондиціонер/опалювач) |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S401 |
Датчик увімкнення стоянкового гальма |
|
V27 |
Діод електродвигуна вентилятора системи охолодження |
|
X28-1 |
Блок запобіжників/реле, панель приборів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X28-3 |
Блок запобіжників/реле, панель приборів 2 |
|
Y176 |
Е/м клапан регулювання робочого об’єму компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
