Електрична схема кондиціонера Toyota Corolla (E120) 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

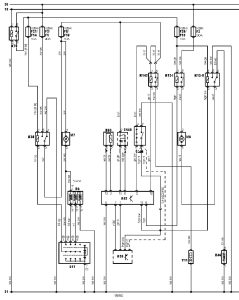

Електросхема кондиціонера — Автоматичне керування температурою.

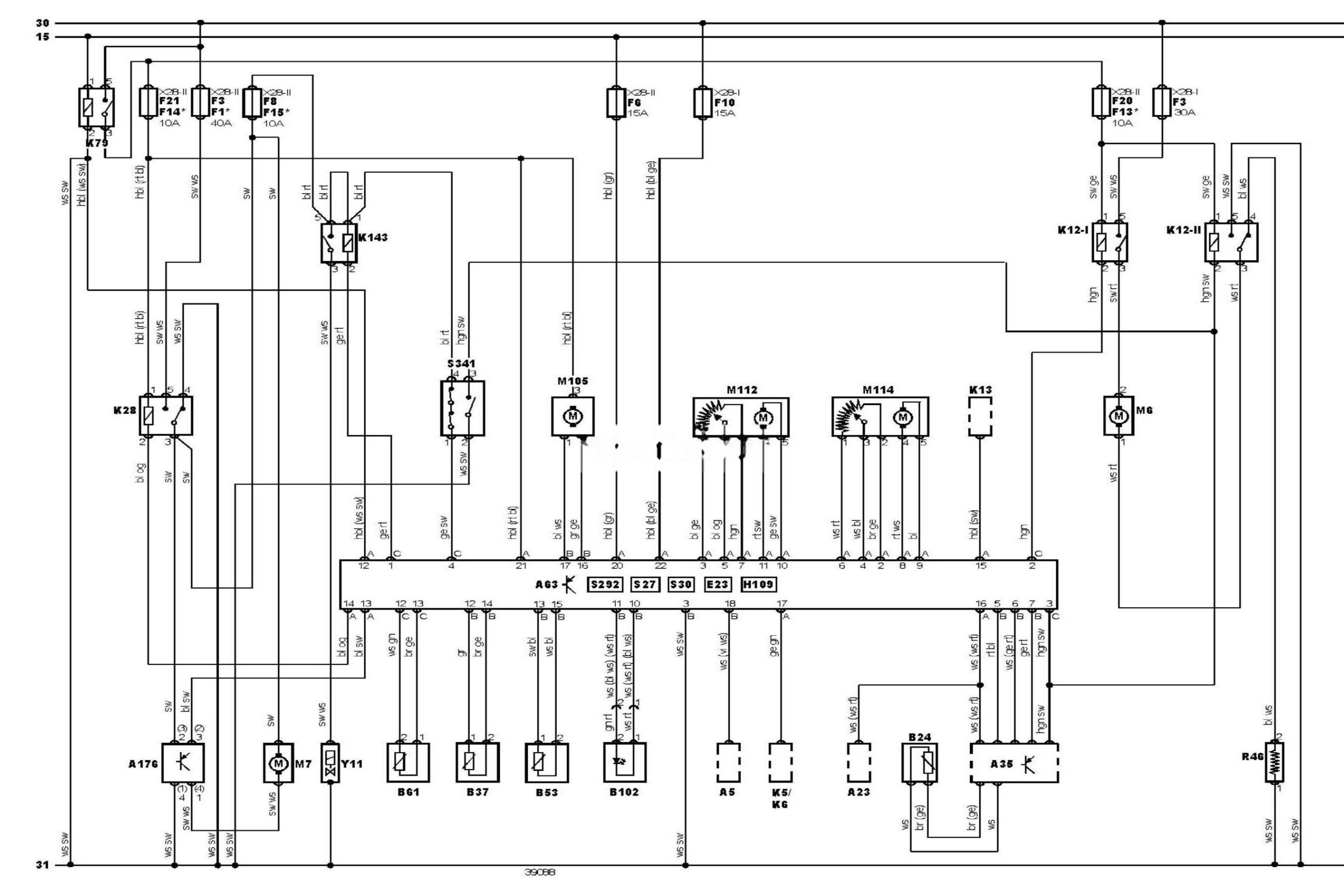

Електросхема кондиціонера тип 2 Toyota Corolla (02-07)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Toyota

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A23

Блок керування протиугінною системою

A35

Електронний блок керування двигуном

A63

Електронний блок керування кондиціонером

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

B24

Датчик температури охолоджувальної рідини

B37

Датчик температури повітря в салоні

B53

Датчик температури за випарником

B61

Датчик температури навколишнього повітря

B102

Датчик сонячного світла (система кондиціонування)

E23

Годинник

F1

Запобіжник

F3

Запобіжник

F6

Запобіжник

F8

Запобіжник

F10

Запобіжник

F13

Запобіжник

F14

Запобіжник

F15

Запобіжник

F20

Запобіжник

F21

Запобіжник

H109

Індикатор іммобілайзера

K5

Реле-переривник покажчиків повороту

K6

Реле аварійної сигналізації

K12-1

Реле 1 електродвигуна вентилятора системи охолодження

K12-2

Реле 2 електродвигуна вентилятора системи охолодження

K13

Реле обігрівача заднього скла

K28

Реле електродвигуна вентилятора опалювача

K79

Реле основних ланцюгів

K143

Реле електромагнітної муфти компресора кондиціонера

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

M112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

M114

Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

R46

Резистор електродвигуна вентилятора системи охолодження

S27

Вимикач аварійної сигналізації

S30

Вимикач обігрівача заднього скла

S292

Панель керування кондиціонером/опалювачем

S341

Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування

X28-1

Блок запобіжників/реле, моторний відсік 1

X28-2

Блок запобіжників/реле, приладова панель

Y11

Електромагнітна муфта компресора кондиціонера

Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
