Електрична схема кондиціонера Opel Calibra 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 року випуску.

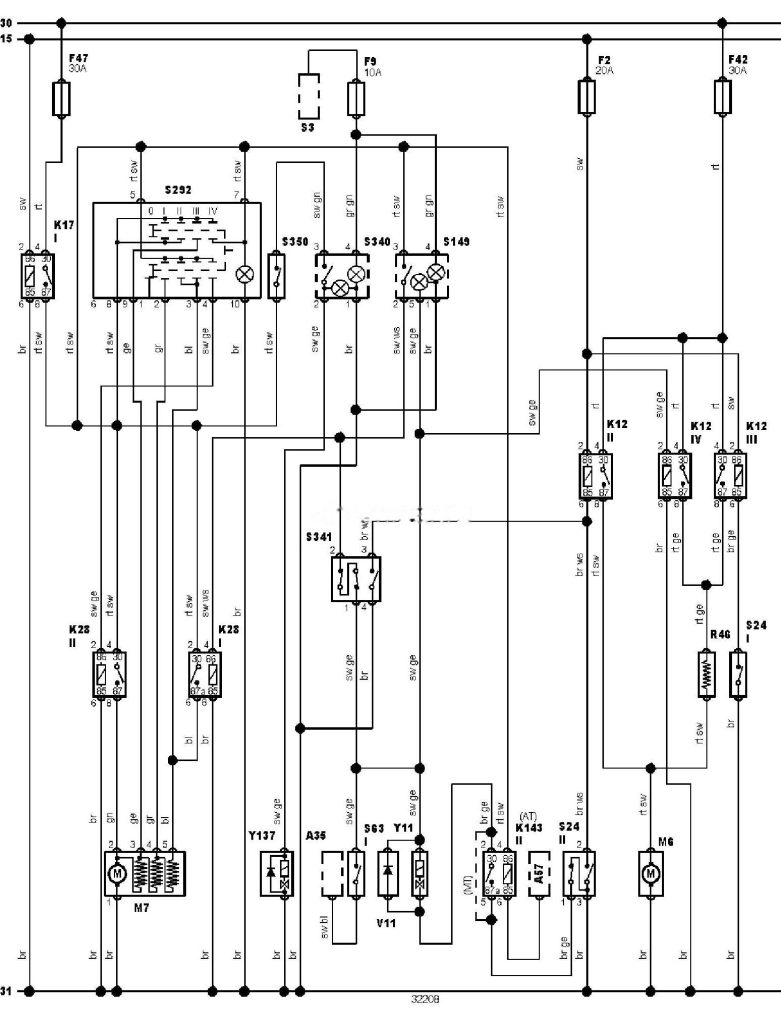

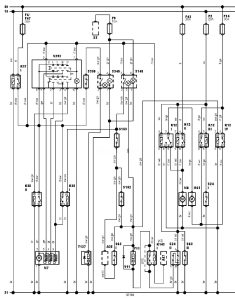

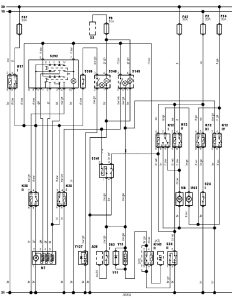

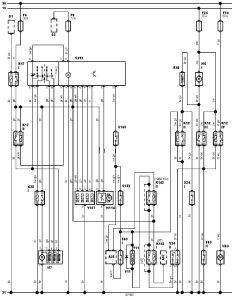

Електросхема кондиціонера — Один вентилятор системи охолодження.
Позначення до електричної схеми Opel Calibra
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП |
|
F2 |
Запобіжник |
|
F9 |
Запобіжник |
|
F42 |
Запобіжник |
|
F47 |
Запобіжник |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K121V |
Реле електродвигуна вентилятора системи охолодження |
|
K171 |
Реле кондиціонера |
|
K281 |
Реле електродвигуна вентилятора кондиціонера/опалювача |
|
K282 |
Реле електродвигуна вентилятора кондиціонера/опалювача |
|
K1432 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S3 |
Вимикач фар |
|
S241 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S242 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S631 |
Датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
S149 |
Головний вимикач кондиціонера |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S340 |
Перемикач забору повітря |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
S350 |
Вимикач режиму обдування скла (кондиціонер/опалювач) |
|
V11 |
Діод кондиціонера |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
