Електрична схема мультимедіа-системи Renault Trafic 2 (X83) 2001, 2002, 2003 року випуску.

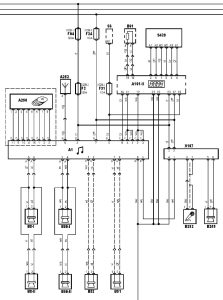

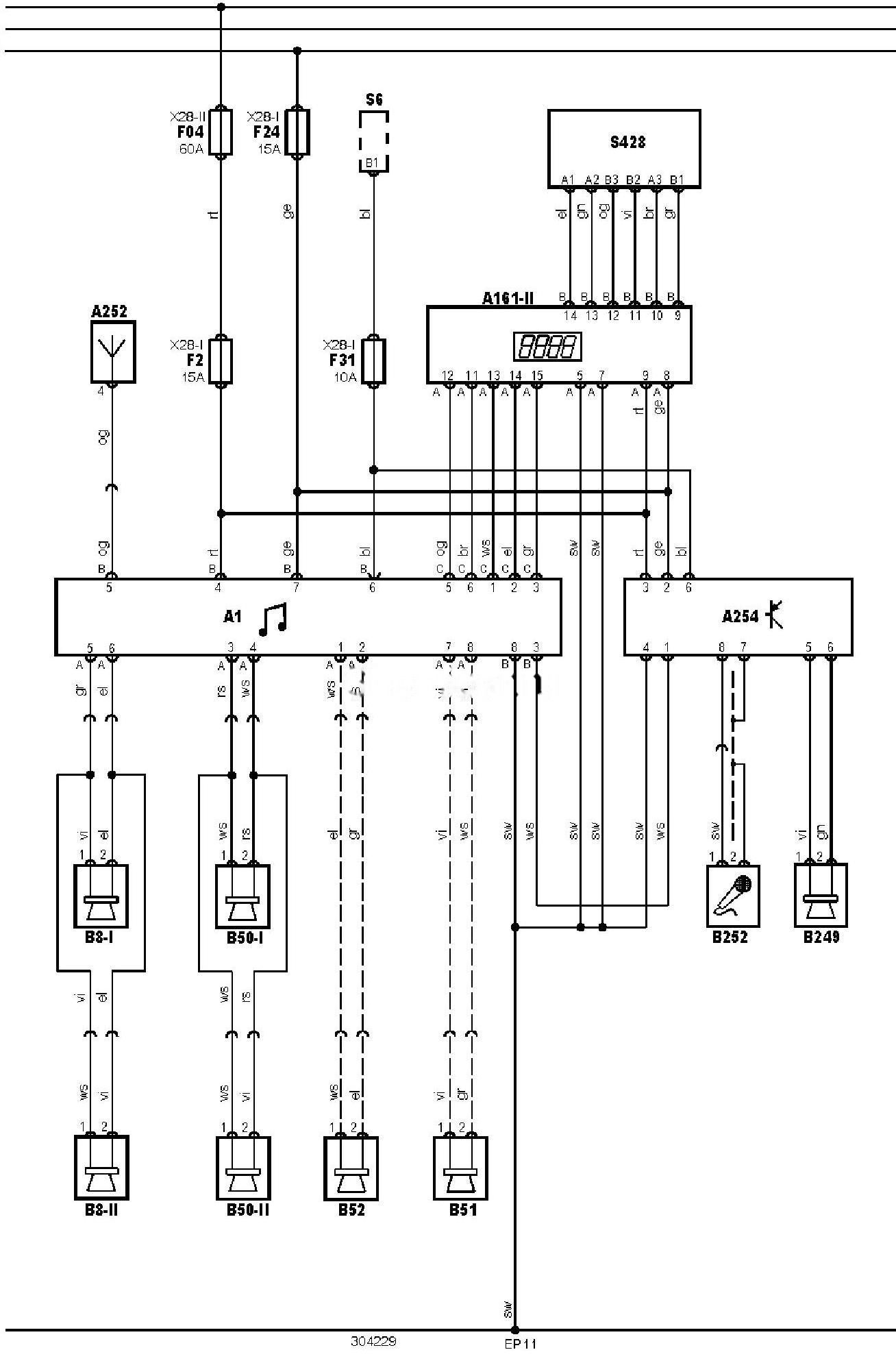

Електросхема мультимедіа-системи (-09.2003).
Позначення до електричної схеми Renault Trafic
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A161-2 |
Багатофункціональний дисплей 2 |
|
A252 |
Роздільник сигналу антени навігаційної системи |
|
A254 |
Блок керування телефоном |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B249 |
Динамік телефону |
|
B252 |
Мікрофон |
|
EP11 |
Точка маси |
|
F2 |
Запобіжник |
|
F04 |
Запобіжник |
|
F24 |
Запобіжник |
|
F31 |
Запобіжник |
|
S6 |
Комбінований перемикач |
|
S428 |
Пульти дистанційного керування аудіосистемою |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
