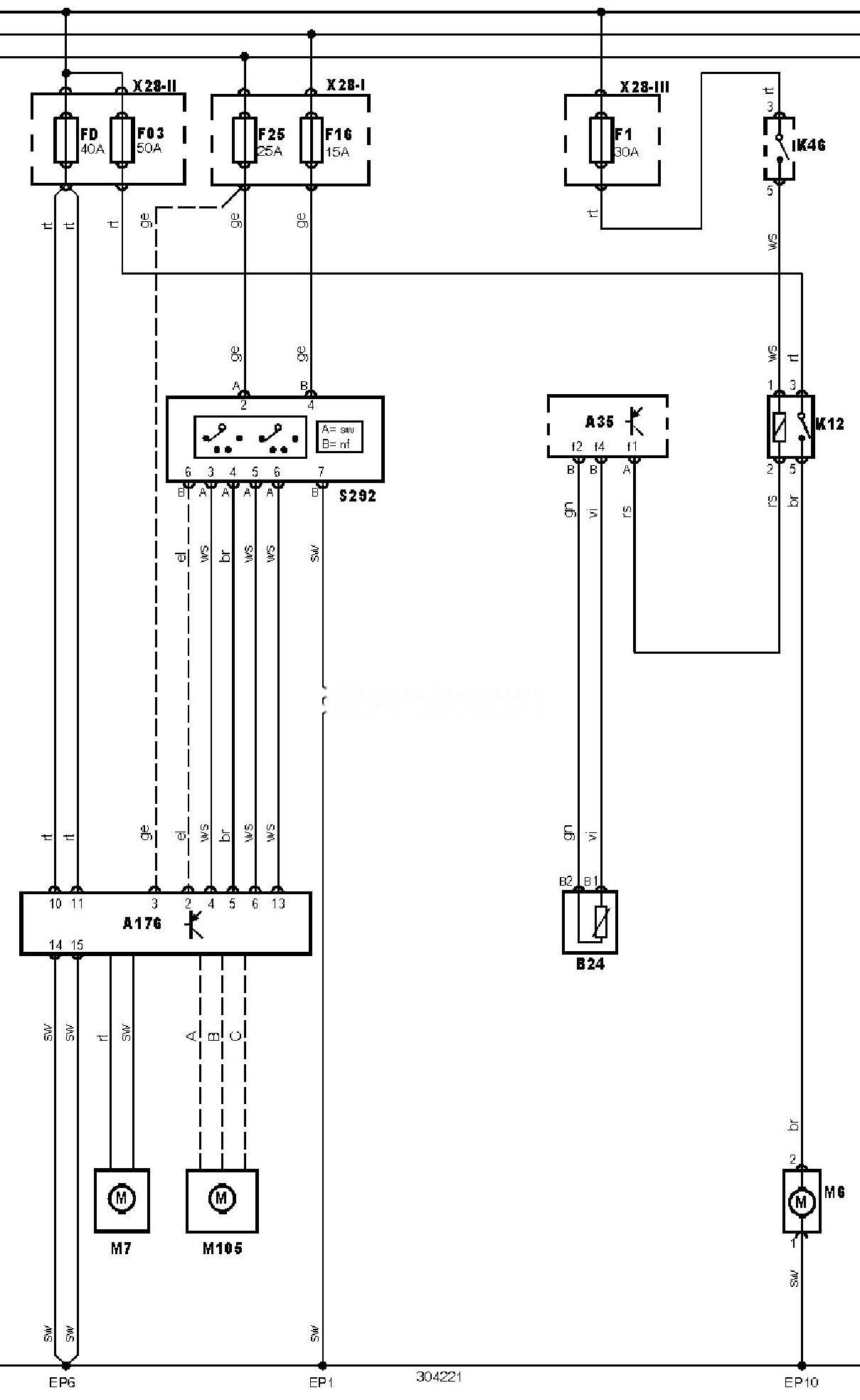

Електрична схема системи обігріву салону Renault Trafic 2 (X83) 2001, 2002 року випуску.
Електросхема системи обігріву салону та системи охолодження двигуна (-09.2002).
Позначення до електричної схеми Renault Trafic
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджуючої рідини |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP6 |
Точка маси |
|
FD |
Запобіжник |
|
F1 |
Запобіжник |
|
F03 |
Запобіжник |
|
F16 |
Запобіжник |
|
F25 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K46 |
Реле системи керування двигуном |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 2 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 3 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
