Електрична схема обігрівача скла Citroen C4 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

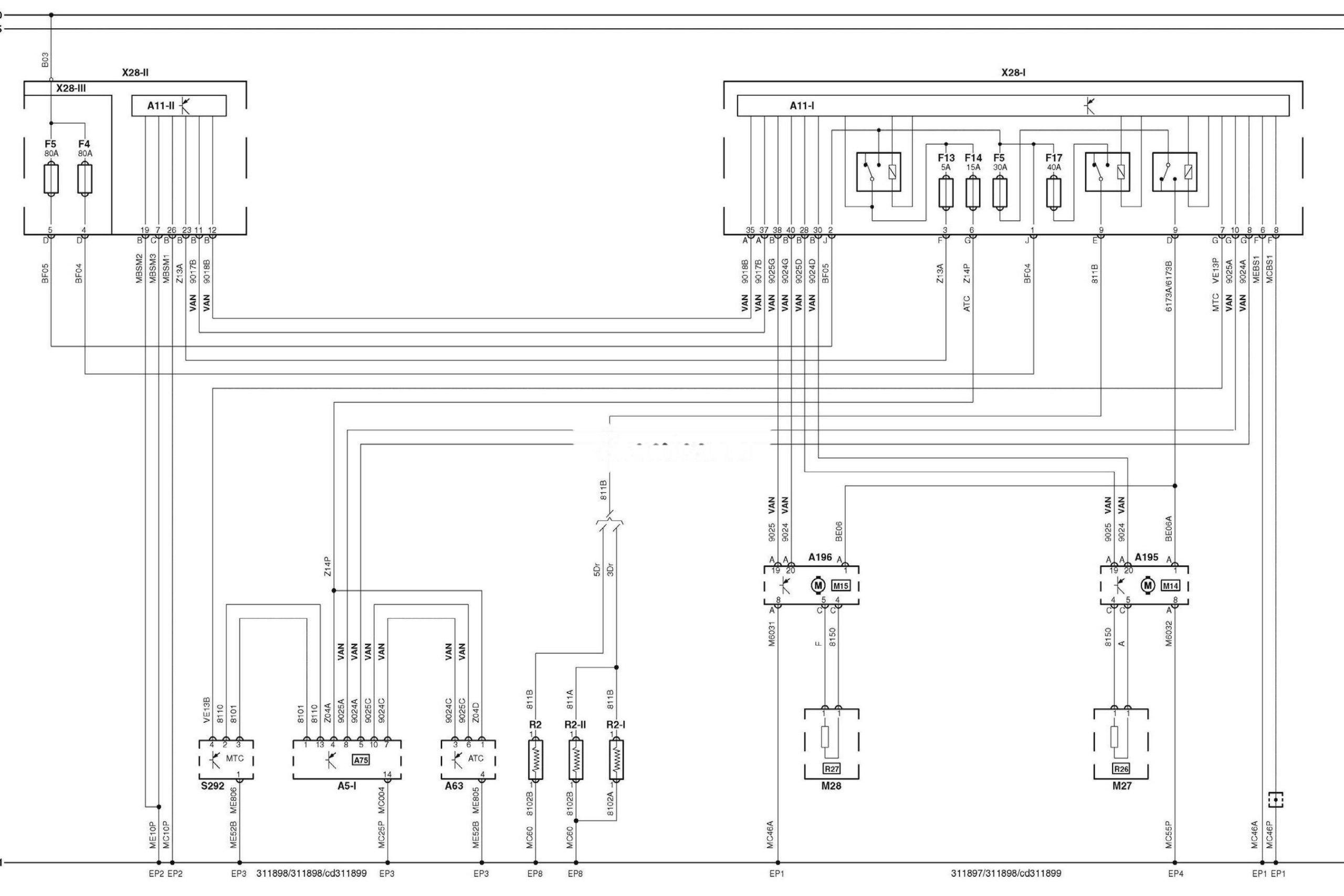

Електросхема обігрівача скла RHD
позначення до електричної схеми Сitroen C4
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A63 |
електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приладів |
|
A195 |
Блок управління електрообладнанням дверей водія |
|
A196 |
Блок управління електрообладнанням дверей пасажира |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F17 |
Запобіжник |
|
M14 |
Електродвигун приводу склопідйомника дверей водія |
|
M15 |
Електродвигун приводу склопідйомника дверей пасажира |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R2-1 |
Обігрівач заднього скла |
|
R2-2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S292 |
Панель управління кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
