Електрична схема системи кондиціонування Citroen C4 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

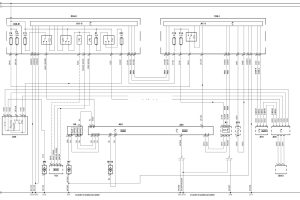

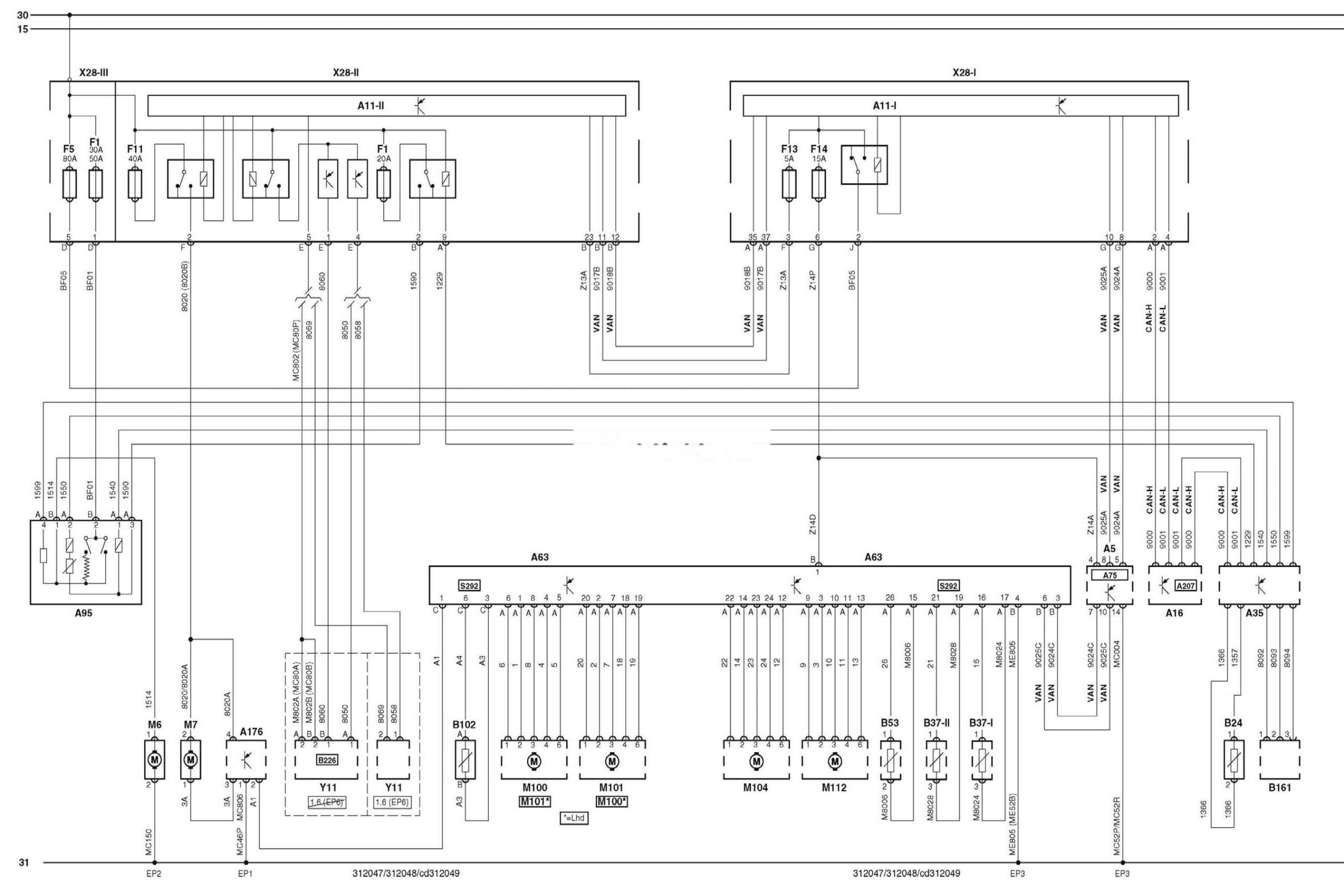

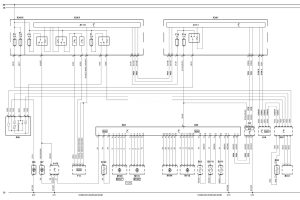

Електросхема системи кондиціонування та системи охолодження двигуна 10.2005- автоматичне керування температурою
Позначення до електричної схеми Сitroen C4
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приладів |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A207 |
Блок керування ESP (система підтримання курсової стійкості) |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B226 |
Датчик блокування муфти компресора кондиціонера |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
F1 |
Запобіжник |
|
F5 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M100 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач), з боку водія |
|
M101 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач), з боку пасажира |
|
M104 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
