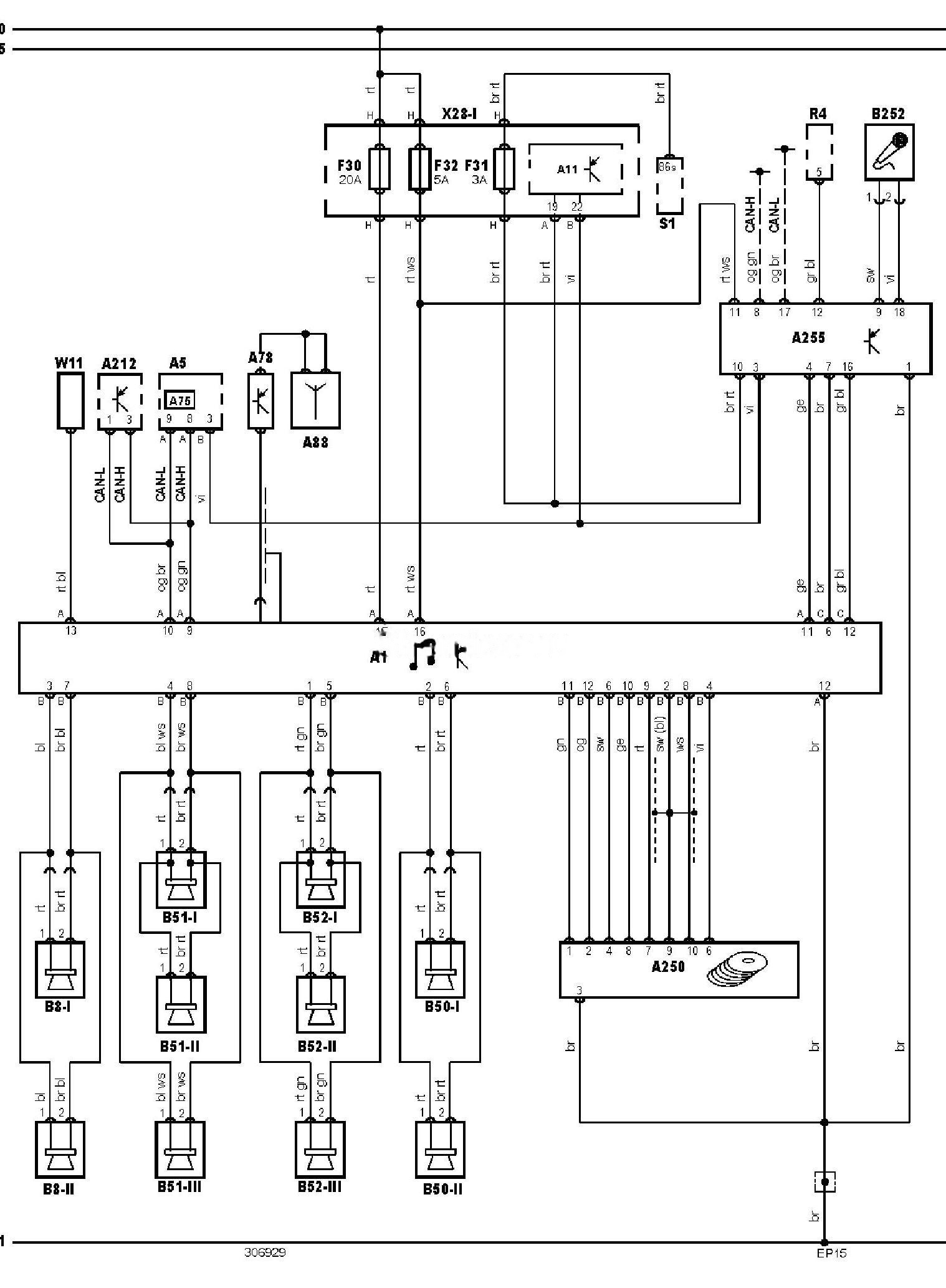

Електрична схема мультимедіа-системи Seat Alhambra 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.
Електросхема мультимедіа-системи — Аудіосистема Delta.
Позначення до електричної схеми Seat
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
A78 |
Блок антени |
|
A88 |
Підсилювач сигналу антени |
|
A212 |
Блок керування електрообладнанням керма |
|
A250 |
CD-чейнджер |
|
A255 |
Блок керування мобільним телефоном |
|
B252 |
Мікрофон |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S1 |
Замок запалювання |
|
W11 |
Запасний провід (джгут проводів) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
